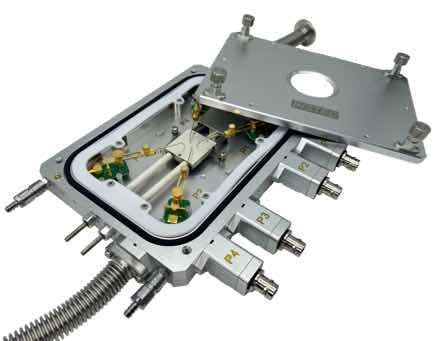

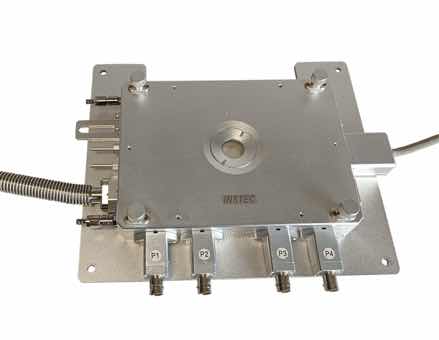

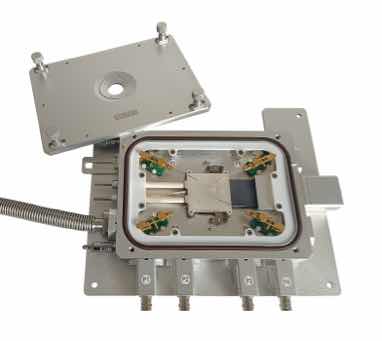

HCP-400-V-PMH Station de test compacte sous vide non magnétique

Référence

HCP-400-V-PMH

Désignation

Station de test compacte sous vide non magnétique

Produits similaires Demander plus d’information Demander un devis

Description

Mini Station de test pour des mesures en température, sous vide non magnétique.
Cette station ultra-compacte complètement hermétique vous offre une large gamme de possibilités. Des pointes en Rhenium de tungstène manipulés manuellement et pouvant être placés sur des plots >= 100µm. Cette station amagnétique vous permettra de pouvoir effectuer des mesures avec des bobines de Helmholtz.

Applications :

- Test électrique : résistor, transistor, capacitor
- Electrodes, diodes
- Photovoltaïque
- Nanomatériaux
- Capteurs, MEMS, OLED, infrarouge...
- Wafer de silicium
- Micro puce
-Test sous champs magnétiques

Spécifications :

• Station pour effectuer des mesures sous vides à l'intérieur d'un système de bobines de Helmholtz
• Dimensions de la station 180 mm x 130 mm x 26.5 mm
• Mesures sur échantillons unitaire, taille 38x42 mm
• Positionnement manuel 4 pointes mobiles montées sur ressort
• Gamme de température : -190°C à 400°C
• Chambre étanche au vide

Spécifications techniques

Contrôleur de température

MK2000b inclus

Matériau de la platine chauffante

Argent

Température min

Ambiant (-196°C optionel)

Température maximum

+400 °C

Capteur de température

100 Ω Platinum RTD

Vitesse maximum de chauffe

+50°C / min @ 100°C

Vitesse minimum de chauffe

+/- 0,01°C / min

Vitesse maximum de refroidissement

-50°C / min @ 100°C

Vitesse minimum de refroidissement

+/- 0,01°C / min

Résolution en température

0,01 °C

Stabilité en température

+/- 0,05°C (>25°C), +/- 0,1°C (<25°C)

Logiciel

InstecApp (Windows uniquement)

Licence

Multi-postes

Communication

Ethernet ou USB

Besoins électriques

230VAC - 50Hz - Mono - 5A

Accès optique

Réflexion uniquement

Fenêtre optique

Echangeable

Distance de travail minimum

8 mm

Ouverture hublot

Ø18 mm

Angle de vision sur le dessus

+/- 48 °

Degrivrage du hublot

Soufflage sur le dessus intégré

Maintien de l'échantillon

Non

Hauteur de la chambre

5,5 mm

Contrôle de l'atmosphère

Gaz : 0,5 Bar - Vide : 10µBar

Connecteurs de vide

2 x KF-16

Pompe à vide

Non incluse

Refroidissement du corps

Refroidissement par eau (chiller non inclus)

Fixation

Equerres

Dimensions du corps

180 x 130 x 26,5 mm

Poids de la station

1500 g

Nombre de pointes de tests

Matériau des pointes de tests

Tungstène-rhénium

Positionnement des pointes de tests

Manuel pour plots > 100 µm

Connecteurs éléctriques

BNC (sauf option)

Connexion électrique de la platine

Masse (sauf option)

Propriétés ferromagnétiques

Non-magnétique sur Ø50 mm autour de l'échantillon
