MW-Pack4PP-M      Ensemble de mesure 4 pointes manuel gamme moyenne résistivité

Description Spécifications techniques Documents Produits associés

Référence

MW-Pack4PP-M

Désignation

Ensemble de mesure 4 pointes manuel gamme moyenne résistivité

Description

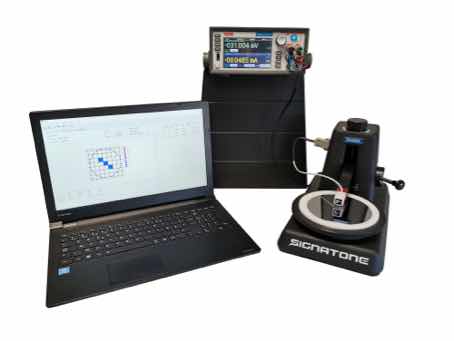

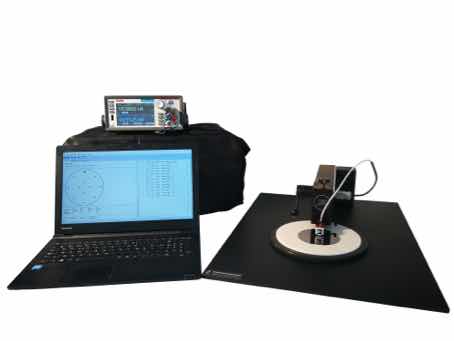

Système de mesure 4 pointes pour laboratoires, pour la recherche et petites productions. Le stand comprend plusieurs fonctionnalités lui permettant d'assurer des mesures de résistivité et de résistance de surface grâce à 4 pointes précises. Il est possible de caractériser les matériaux fabriqués par dopage semi-conducteur, dépot de métal ou sur verre, matériaux caoutchouteux...

Un levier manuel permet de faire un mouvement en Z de contact et non contact avec une répétabilité de l'ordre du micron. De plus, une molette de réglage située sur le coté droit permet d'affiner avec précision le mouvement en Z.
L'échantillon à tester est monté sur un support mobile qui permet de se placer sous la tête de mesure facilement entre chaque point de mesure.


- Un micro-switch permet d'assurer l'injection du courant à partir du moment où toutes les pointes sont en contact.
- La mesure est effectuée par un appareil externe Keithley 2450.

Le système de mesure utilise un logiciel de mesure et d'affichage des résultats qui permet l'exportation des données pour un traitement de données postérieur. Il est possible d'effectuer une cartographie de l'échantillon en fonction des résistivités ou des épaisseurs mesurées.
L'utilisateur saisit la taille et forme de l'échantillon, bord d'exclusion et nombre de point à tester. Une image graphique des points de mesure cibles est affichée. A la fin du test de tous les points, nous retrouvons la moyenne des valeurs mesurées, l'écart type ainsi que les maximums et minimums de mesure.

Références courantes

  • MW-Pack4PP-M-4 : Pour wafer 100mm
  • MW-Pack4PP-M-6 : Pour wafer 150mm
  • MW-Pack4PP-M-8 : Pour wafer 200mm

Spécifications techniques

Taille du wafer

100, 150 ou 200 mm

Gamme de résistivité

1 mohm/sq à 10 Mohm/sq

Type de mouvement

Manuel

Contact/non-contact

5 mm

Course en Z

40 mm

Compatibilité

Tête SP4

Connexion

4 bananes

Logiciel

Oui

SMU

Keithley 2450

Produits associés

SP4 - Tête de mesures 4 pointes
Tête 4 pointes pour température ambiante, utilisable sur équipements de la série Pack4PP et Quadpro et ou pour une utilisation séparée. La tête standard est conçue en delrin avec des pointes en tungstène. Une baïonnette ainsi que deux vis permettent de fixer la pointe à notre stand 4 pointes facilement pour des mesures précises et répétables.

- Matériau des pointes défini selon application & Type de couche
- Choix des paramètres : Espacements de pointes (pitch), finesses de bout, pression des pointes,
- Terminaisons : Fils volants, fiches banane, BNC, câbles triaxiaux, connecteur 9 broches...
S302 - Stand de mesure 4 pointes
Le système se compose d'une potence de maintien de la tête de tests avec levier de descente et d'un plateau de réception pour wafer de 4, 6, 8 ou 12 pouces. Le positionnement de l'échantillon est manuel ainsi que la mise en contact de la tête 4 pointes sur l'échantillon.

- Un micro-switch permet d'assurer l'injection du courant à partir du moment où toutes les pointes sont en contact
- La mesure est effectuée par un appareil externe de type Keithley qui peut faire partie de la fourniture
- Le système peut être complété par le logiciel de mesure et d'affichage des résultats
- Parfait pour pour laboratoires, universités, centres de recherche... dans le domaine caractérisation de matériaux
K2450 - Source-mètre Keithley intégré sur produits Microworld
Equipement de laboratoire à un canal.

La tension nominale de sortie varie entre ±20 mV et ±200 V et la valeur nominale de courant de sortie est de ±10 nA et ±1 A.
Il offre également une large plage dynamique, ce qui rend le modèle série 2450 bien adapté pour les applications de table et de système avec des exigences de basse tension.

Applications : Mesures 4 pointes, nanomatériaux, structures à semi-conducteurs, mesure de rendement énergétique et éclairage, caractérisation des matériaux, source de courant réelle, multimètre numérique, contrôleur de déclenchement...
