TEST SOUS POINTESStations de tests sous pointesStations compactes en température

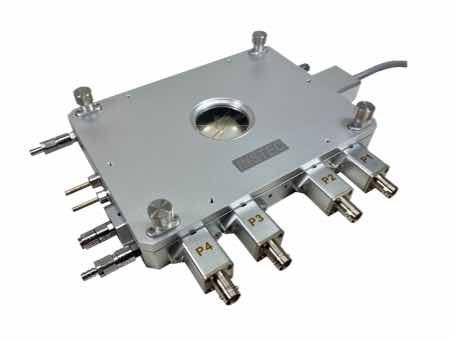

HCP-600-G-PM Station de test compacte sous gaz

Référence

HCP-600-G-PM

Désignation

Station de test compacte sous gaz

Produits similaires Demander plus d’information Demander un devis

Description

Mini Station de test pour des mesures en température et sous atmosphère contrôlée.
Cette station ultra-compacte complètement hermétique vous offre une large gamme de possibilités. Des pointes en Rhenium de tungstène manipulés manuellement et pouvant être placés sur des plots >= 100µm. Elle vous permettra de faire vos mesures en température tout en envoyant un gaz neutre.

Applications :

- Test électrique : résistor, transistor, capacitor
- Electrodes, diodes
- Photovoltaïque
- Nanomatériaux
- Capteurs, MEMS, OLED, infrarouge...
- Wafer de silicium
- Micro puce

Spécifications:

• Mesures sur échantillons unitaire, taille 28x30 mm

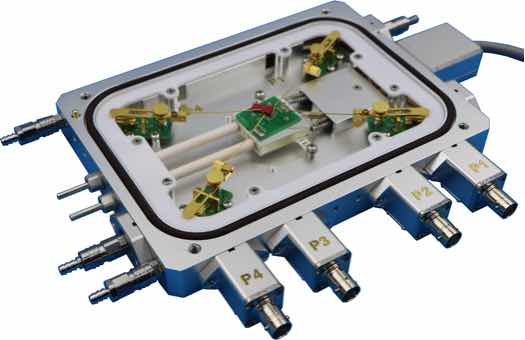

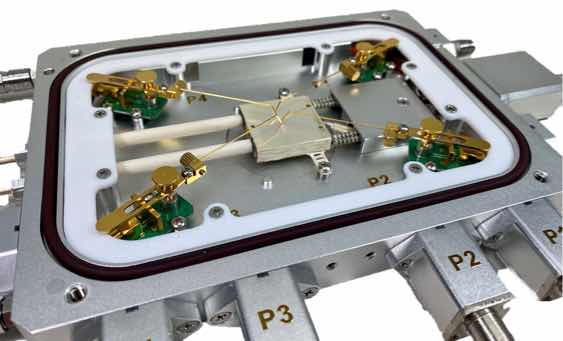

• Positionnement manuel 4 pointes mobiles montées sur ressort.
• Gamme de température : -196°C à 600°C
• Injection de gaz neutre (Argon, Azote)

Références courantes

HCP-600-G-PM-2830 : Avec platine thermique de 28 x 30 mm
HCP-600-G-PM-3840 : Avec platine thermique de 38 x 40 mm

DOCUMENTS

HCP-600-G-PM (pdf)

Spécifications techniques

Contrôleur de température

MK2000b inclus

Matériau de la platine chauffante

Argent

Température min

Ambiant (-196°C optionel)

Température maximum

+600 °C

Capteur de température

100 Ω Platinum RTD

Vitesse maximum de chauffe

+120°C / min @ 100°C

Vitesse minimum de chauffe

+/- 0,01°C / min

Vitesse maximum de refroidissement

-60°C / min @ 100°C

Vitesse minimum de refroidissement

+/- 0,01°C / min

Résolution en température

0,01 °C

Stabilité en température

+/- 0,05°C (>25°C), +/- 0,1°C (<25°C)

Logiciel

InstecApp (Windows uniquement)

Licence

Multi-postes

Communication

Ethernet ou USB

Besoins électriques

230VAC - 50Hz - Mono - 5A

Accès optique

Réflexion uniquement

Fenêtre optique

Echangeable

Distance de travail minimum

8 mm

Ouverture hublot

Ø18 mm

Angle de vision sur le dessus

+/- 48 °

Degrivrage du hublot

Soufflage sur le dessus intégré

Maintien de l'échantillon

Non

Hauteur de la chambre

5,5 mm

Contrôle de l'atmosphère

Gaz : 0,5 Bar - Vide : 10µBar

Refroidissement du corps

Refroidissement par eau (chiller non inclus)

Fixation

Equerres

Dimensions du corps

180 x 130 x 26,5 mm

Poids

1 500 g

Nombre de pointes de tests

Matériau des pointes de tests

Tungstène-rhénium

Positionnement des pointes de tests

Manuel pour plots > 100 µm

Connecteurs éléctriques

BNC (sauf option)

Connexion électrique de la platine

Masse (sauf option)
