Référence

HCS10

Désignation

Système de mesure à effet hall avec électro-aimant

Description

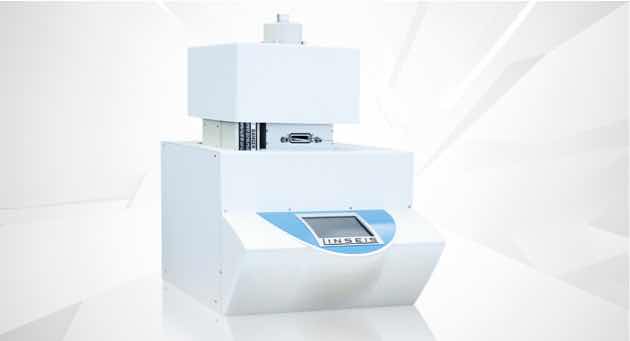

Le HCS10 est un système de mesure de l'effet Hall avec électro-aimant.

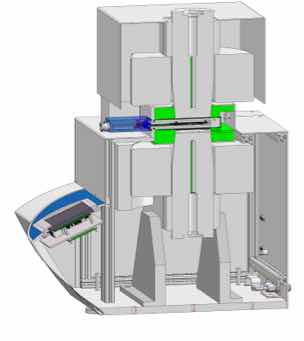

L'électro-aimant refroidi à l'eau fonctionne en combinaison avec une alimentation électrique programmable et un interrupteur d'inversion de courant.
L'alimentation peut appliquer des courants allant jusqu'à 75 A. La bobine d'entrefer ou solénoïde a une intensité de champ de fonctionnement entre 0,8 et 1 Tesla (selon la taille de l'entrefer et la configuration)

il est possible de faire les mesures jusqu'à 200°C.

Disponible en version AC et DC.

Le HCS 10 DC utilise un champ magnétique DC puissant pour les mesures de Hall. L'intensité du champ magnétique peut être ajustée dans une plage allant de -0,9T à + 0,9T pour les mesures en un seul point.

La version AC du HCS 10 permet la mesure sous un champ magnétique variable avec une fréquence maximale de 0,1 Hz. Pour les mesures en courant alternatif, l'amplificateur Lock-In L79 / LIA est nécessaire. Cette configuration est recommandée pour le HCS 10, car elle permet d'étendre la plage de mesure (par exemple, pour les échantillons à faible mobilité de porteurs de charge).

Spécifications techniques

Taille de l'échantillon

5x5 à 12,5x12,5 mm

Epaisseur

Max 3 mm

Type d'aimant

Variable électroniquement

Puissance aimant

Jusqu'à 1 T

Gamme de courant

1nA à 125mA

Gamme de résistivité

10E-5 à 10E7 Ohm.cm

Gamme de concentration

10E7 à 10E22 cm-3

Gamme de mobilité

1E-3 à 10E7 cm2/Vs

Logiciel

Inclus

Atmosphères

Vide, interte, odidation, réduction possible

Température

Optionelle
