Référence

UH115

Désignation

Equipement semi-automatique de montage de wafer sur film / frame

Description

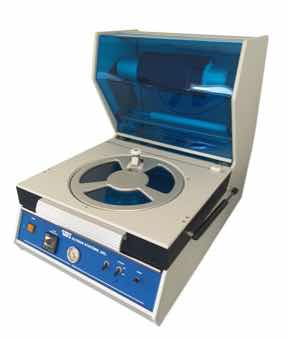

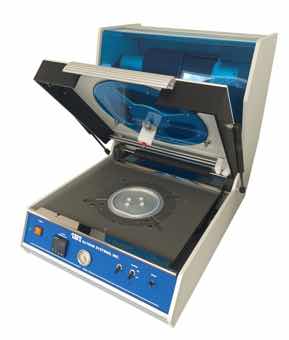

Les UH115 sont des systèmes semi-automatique de montage de film sur wafer allant jusqu'à 12".
Pour les applications de découpage/sciage, un laminage uniforme d’un film plastique adhésif est primordial. Nos machines sont dotés d'un ensemble de rouleaux à ressort facilement réglables ainsi que de barres de tension de film le long des axes X et Y pour garantir un laminage sans bulles du film sur le wafer et le frame. De plus, ces modèles disposent d'un système de découpe de film rétractable avec une pression de découpe réglable pour s'adapter à différents matériaux et épaisseurs de base de ruban.

La pression des rouleaux est ajustée pour répondre aux différentes exigences de process et pour s'adapter à différentes épaisseurs de wafer. Celui-ci se déplace automatiquement le long du substrat après la pression d'un bouton poussoir assurant ainsi un process ultra-répétable. Un contrôleur de température numérique garantit des températures constantes sur le chuck (support) pour un montage reproductible.

Les supports d'alignement réglables et les ventouses s'adaptent à presque tous les types de cadres de film y compris ceux en plastique. La hauteur du chuck est également réglable par rapport à la hauteur du cadre pour différentes épaisseurs de wafer.

Spécificité techniques:

- Existe en version 6", 8" ou 12"
- Adaptateur pour faire du 6" sur machine 8" ou 8" sur machine 12" possible
- Ensemble rouleau enrouleur de film protecteur à utiliser avec un film avec couche de support
- Ensemble de rouleaux à ressort facilement réglable
- Tension uniforme du film
- L'adhérence uniforme permet une stratification sans bulles
- Coupeur circulaire (type molette) pour couper le film sur le châssis du film
- Pression de découpe réglable pour différents films (épaisseur/dureté)
- Ecran numérique à température contrôlée
- Hauteur de chuck réglable depuis le haut de l'unité
- Fonctionne avec un film sans support ou avec support (en option)
- S'adapte au film/couche protectrice enroulé à l'extérieur ou à l'intérieur.
- Goupilles d'alignement et ventouses réglables
- Accepte toutes les types de film (préciser le type et la taille)
- Coupe-extrémité pour la séparation du film
- Système anti électricité statique , chuck spécial wafer minces...)

Références courantes

  • UH115-6 : Modèle 6" (150 mm)
  • UH115-8 : Modèle 8" (200 mm)
  • UH115-12 : Modèle 12" (300 mm)

Spécifications techniques

Diamètre wafer & Substrats

50 à 300 mm

Maintien du frame

Vide ou magnétique

Enrouleur de péllicule de protection

Optionnel

Maintien de l'échantillon

Vide

Dérouleur de film

Oui

Rouleau de lamination

Automatique

Réglage de pression de lamination

Oui

Réglage de la vitesse de lamination

Oui

Platine chauffante

Oui (60°C max)

Découpe du film

Circulaire et linéaire

Alimentation

230VAC / 50Hz / Mono / 1,5A

Air

60 PSI régulé (tube 1/4" OD)

Vide

25 in Hg
