UH114      Equipement manuel de montage de wafer sur film / frame

UH114 : Equipement manuel de montage de wafer sur film / frame UH114 : Equipement manuel de montage de wafer sur film / frame
UH114 : Equipement manuel de montage de wafer sur film / frame UH114 : Equipement manuel de montage de wafer sur film / frame
UH114 : Equipement manuel de montage de wafer sur film / frame UH114 : Equipement manuel de montage de wafer sur film / frame
UH114 : Equipement manuel de montage de wafer sur film / frame UH114 : Equipement manuel de montage de wafer sur film / frame
UH114 : Equipement manuel de montage de wafer sur film / frame UH114 : Equipement manuel de montage de wafer sur film / frame

Référence

UH114

Désignation

Equipement manuel de montage de wafer sur film / frame

Description

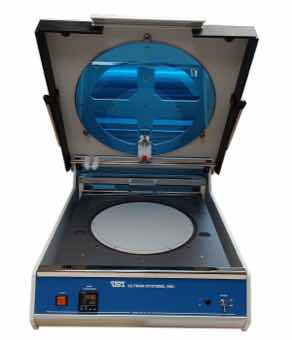

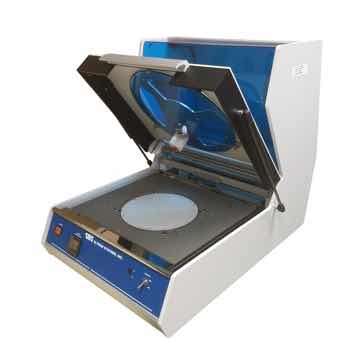

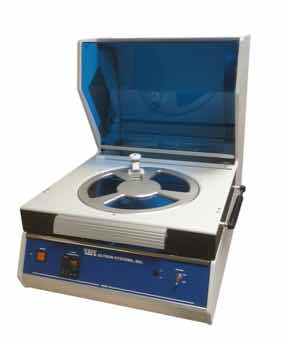

Les UH114 sont des systèmes manuels de montage de film sur wafer allant jusqu'à 12".
Pour les applications de découpage/sciage, un laminage uniforme d’un film plastique adhésif est primordial. Nos machines sont dotés d'un ensemble de rouleaux à ressort facilement réglables ainsi que de barres de tension de film le long des axes X et Y pour garantir un laminage sans bulles du film sur le wafer et le frame. De plus, ces modèles disposent d'un système de découpe de film rétractable avec une pression de découpe réglable pour s'adapter à différents matériaux et épaisseurs de base de ruban.

La pression des rouleaux est ajustée pour répondre aux différentes exigences de process et pour s'adapter à différentes épaisseurs de wafer. Celui-ci se déplace manuellement le long du substrat une fois le film collé. Un contrôleur de température numérique garantit des températures constantes sur le chuck (support) pour un montage reproductible.

Les supports d'alignement réglables et les ventouses s'adaptent à presque tous les types de cadres de film y compris ceux en plastique. La hauteur du chuck est également réglable par rapport à la hauteur du cadre pour différentes épaisseurs de wafer.

Spécificité techniques:

- Existe en version 6", 8" ou 12"
- Adaptateur pour faire du 6" sur machine 8" ou 8" sur machine 12" possible
- Ensemble rouleau enrouleur de film protecteur à utiliser avec un film avec couche de support
- Ensemble de rouleaux à ressort facilement réglable
- Tension uniforme du film
- L'adhérence uniforme permet une stratification sans bulles
- Coupeur circulaire (type molette) pour couper le film sur le châssis du film
- Pression de découpe réglable pour différents films (épaisseur/dureté)
- Ecran numérique à température contrôlée
- Hauteur de chuck réglable depuis le haut de l'unité
- Fonctionne avec un film sans support ou avec support (en option)
- S'adapte au film/couche protectrice enroulé à l'extérieur ou à l'intérieur.
- Goupilles d'alignement et ventouses réglables
- Accepte toutes les types de film (préciser le type et la taille)
- Coupe-extrémité pour la séparation du film
- Système anti électricité statique

Références courantes

  • UH114-6 : Modèle 6" (150 mm)
  • UH114-8 : Modèle 8" (200 mm)
  • UH114-12 : Modèle 12" (300 mm)

Spécifications techniques

Diamètre wafer & Substrats

50 à 300 mm

Maintien du frame

Vide ou magnétique

Enrouleur de péllicule de protection

Optionnel

Maintien de l'échantillon

Vide

Dérouleur de film

Oui

Rouleau de lamination

Manuel

Réglage de pression de lamination

Oui

Platine chauffante

Oui (60°C max)

Découpe du film

Circulaire et linéaire

Alimentation

230VAC / 50Hz / Mono / 0,5A

Vide

25 in Hg

Produits associés

Équipement semi-automatique d'expansion de film

UH130Équipement semi-automatique d'expansion de film

Le modèle UH130 est un expandeur automatique permettant de séparer les puces après découpe de façon homogène pour faciliter les prélèvements manuels ou automatiques (pick and place, die bonding), accommode toute taille de wafer/frame jusqu'à 300 mm.
Grâce à un contrôle ultra précis du process de séparation, il permet ainsi un débit plus élevé et un rendement accru de traitement de micro-composants.
Les équipements UH130 facilite cela en conservant l'orientation des matrices et un espacement constant de celle-ci.
Il est compatible avec une large gamme de frame (donc de taille de wafer) ainsi qu'avec tous types de films adhésif (standard, UV, extra-adhérant etc..)


Spécification techniques:

• Compatible 8" et 12"
• Vérin pneumatique avec contrôle de vitesse et course réglable de 2,3" (hauteur du vérin)
• Ensemble de coupe circulaire motorisé
• Arrêt d'urgence avec pince manuelle
• Chuck chauffée et température contrôlée numériquement avec thermistance
• Arrêt de course réglable, permettant une répétabilité constante de l'expansion
• Capôt de protection en plexiglas, antistatique
• Distance de séparation des matrices contrôlée avec précision pour une répétabilité constante
• Les marqueurs d'alignement permettent un placement facile et précis du cadre du film
• Temps d'alignement réduits et rendement accru des processus automatisés
• Pratique : système de table, facile à utiliser
• Variables opérateur pratiquement éliminées

Options:

- Ensemble de découpe circulaire motorisée
- Version possible anneaux/anneaux


Cadre métallique de maintien durant découpe (wafer frame)

FFCadre métallique de maintien durant découpe (wafer frame)

Cadre métallique (Wafer frame) pour wafer jusqu'à 300mm (12"), permettant de maintenir le wafer durant la découpe.

- Matériau acier inox électro-poli (alu optionnel)
- Plusieurs tailles et modèles selon équipements de découpe utilisés
- Frame plastique disponible également
Film adhésif standard

F07Film adhésif standard

Microworld propose une série de films adhésifs standards pour des applications de découpes de wafer.

- Adhésion moyenne
- Base PVC, étirable avec adhésif acrylique
- Sans silicone ajouté (absence de contaminants)
- Conditionnement : rouleau
Film adhésif sensible aux UV

F20Film adhésif sensible aux UV

Microworld propose une série de films adhésifs sensibles aux UV pour des applications de découpes de wafer.

- La base PVC permet une expansion importante et homogène après découpe afin de séparer les puces avant prélèvement
- L'adhésif UV offre une adhésion forte pendant la découpe et faible après insolation pour le prélèvement
- Pellicule de protection
- Conditionnement : rouleau emballage hermétique
