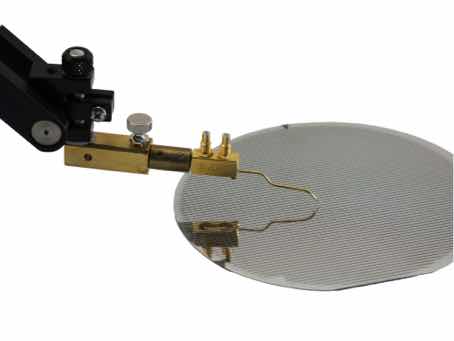

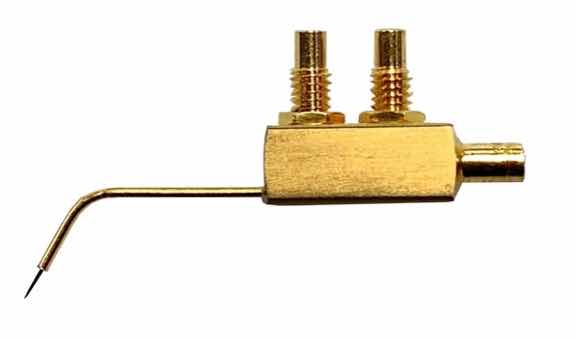

MW-SCA50 Sonde coaxiale faible courant

Référence

MW-SCA50

Désignation

Sonde coaxiale faible courant

APPLICATIONS

Tests à très faible courant

Test sous pointes en gamme HF & Microwave

Produits similaires Demander plus d’information Demander un devis

Description

Utile pour des mesures faible courant (inf. à 10fA@150°C), cette sonde coaxiale est construite avec des composants micro-ondes. Le faible bruit est obtenu par un dépassement minimal de la pointe (3 mm).

- La pointe (remplaçable) est disponible de 0.5 µm à 20 µm
- En option : Tresse de masse, Kelvin, résistance série/parallèle...

DOCUMENTS

SCA50 brochure (pdf)

Spécifications techniques

Finesse (tip radius)

0.5, 1.5, 5, 10, 12.5, 15, 20, 25, 35, 50 µm

Options

Résistance série-parallèle, strap de masse...

Courant de fuite

< 10 fA

Fréquence

> 150 MHz

Capacité

< 10 fF

Impédance

50 Ohm

Puissance max.

125 W

Tension maximum

250 V RMS

Température maximum

150 °C

Connecteur

2 x SSMC

Matériau pointe

Tungstène

Materiau de blindage

Cuivre plaqué or

Isolation

Téflon
