SP100 Micropositionneur haute précision SP100

Référence

SP100

Désignation

Micropositionneur haute précision SP100

APPLICATIONS

Mesures IV/CV & Analyse de défaillance

Mesures en forte puissance

Produits similaires Demander plus d’information Demander un devis

Description

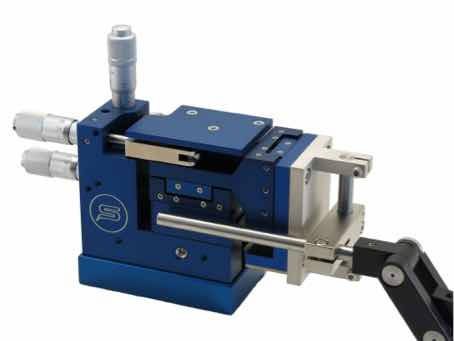

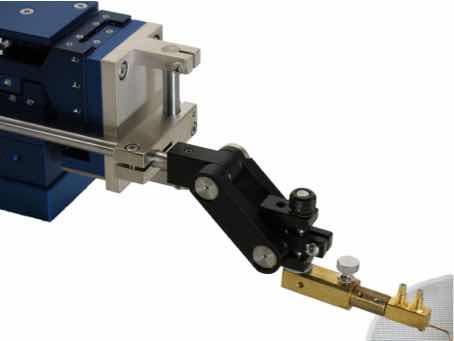

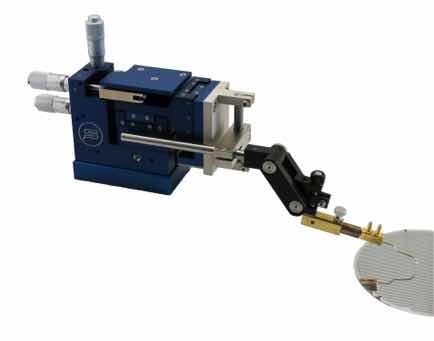

Ce micropositionneur de haute précision avec ses molettes en ligne permet de poser des pointes de tests sur des plots ou sur des lignes avec une précision de l'ordre du micromètre.

- Descente de la pointe totalement verticale.

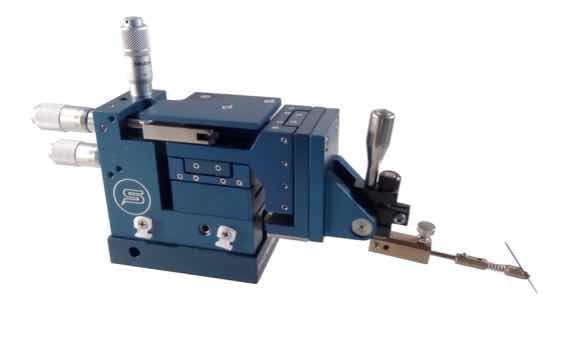

- Option tête pivotante (plongée rapide pour pré-positionnement Z puis mouvement fin) ou Standard avec molette Z.
- Les molettes de réglage en ligne avec vis micrométriques (100TPI) permettent une densité optimale sur le plateau.

Références courantes

SP100PM : Tête pivotante, base magnétique
SP100PV : Tête pivotante, base à vide
SP100SM : Tête verticale, base magnétique
SP100SV : Tête verticale, base à vide
SP100TM : Tête articulée, base magnétique
SP100TV : Tête articulée, base à vide

DOCUMENTS

SP100 brochure (pdf)

Spécifications techniques

Précision

1 µm

Déplacement max X

12,5 mm

Déplacement max Y

12,5 mm

Déplacement max Z

12,5 mm

Résolution

100 TPI

Molette

En ligne

Style de base

Magnétique ou à vide

Type de tête

Pivotante, Verticale ou Articulée

Produits associés

TRXPorte-pointe Triaxial

Porte-pointe à très faible niveau de bruit (± 2 fA lorsque utilisé avec un chuck triaxial et en environnement clos).

Se monte sur les micropositionneurs S725P, S926P, SP100P, SP150P.

MW-SCA50Sonde coaxiale faible courant

Utile pour des mesures faible courant (inf. à 10fA@150°C), cette sonde coaxiale est construite avec des composants micro-ondes. Le faible bruit est obtenu par un dépassement minimal de la pointe (3 mm).

- La pointe (remplaçable) est disponible de 0.5 µm à 20 µm
- En option : Tresse de masse, Kelvin, résistance série/parallèle...

CM170Station de test sous pointes manuelle haute stabilité

Issue de la combinaison de deux modèles, la station CM170 assure stabilité et précision pour un prix modéré.

- Large plateau permettant d'accueillir des têtes millimétriques
- Applications multiples (optique, carte à pointes, HF...)

RÉFÉRENCES COURANTES

CM170 : mesures DC à 100 MHz
WL170 : mesures DC à 110 GHz
WL170-THz : mmW jusqu'à 1.1 THz (chuck surélevé)

CM210Station de test sous pointes manuelle haute précision 8"

La série Checkmate représente les stations de tests sous pointes les plus abouties, disponible jusqu'au wafer 300 mm.

- Toutes les stations sont "upgradables" d'une version à l'autre
- Version manuelle ou semi-automatique
- Test avec carte à pointes compatible
- Caractérisation en température optionelle (-60°C à +300°C)
- Mesures haute tension (HV) et faible courant (fA) possible
- Peut accueillir jusqu'à 8 micropositionneurs DC ou une carte à pointes

RÉFÉRENCES COURANTES

CM210 : Version 200 mm
CM310 : Version 300 mm

HVPPorte-pointe haute tension

Cette série de porte-pointes permet des mesures hautes tensions, jusqu'à 20KV.

Fixation de la pointe par mandrin ou par vis.
Idéal pour des mesures IV sur transistors HT ou diodes HT.
