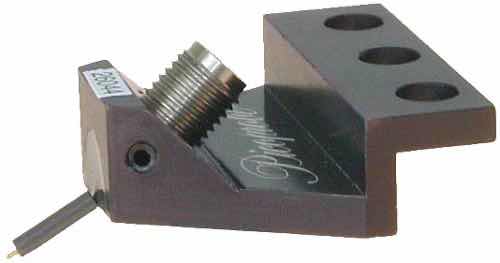

MWRF-50A      Sonde RF 50 GHz

Description Spécifications techniques Documents Produits associés
Description Spécifications techniques Documents Produits associés

Référence

MWRF-50A

Désignation

Sonde RF 50 GHz

Description

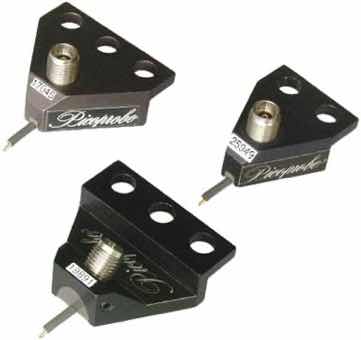

Une gamme de sondes dédiées RF Microwave de DC à 50GHz en configuration GSG, SG, GS ou ''dual'' (2 sondes sur un micropositionneur).

- Ces sondes sont disponibles pour différents espacements (pitch) de 25 à 1250µm.
- Plusieurs styles de montage sur le micropositionneur
- Connecteur femelle 2,4mm
- Disponibles en BeCu, Nickel ou Tungstène
- Option Non Magnétique
- Option haute température et forte puissance, nous consulter

Références courantes

  • MWRF-50A-GS-150-DP-N : Configuration GS, pitch 150µm, pointes en Nickel, montage DP
  • MWRF-50A-GSG-150-DP : Configuration GSG, pitch 150µm, pointes en BeCu, montage DP

Spécifications techniques

Fréquence

DC à 50 GHz

Configuration

GSG, GS, SG, Dual

Pitch

25 à 1250 µm

Matériau

BeCu, Nickel, Tungstène

Montage

13 styles

Guide d'onde

Non

Connecteur

2.4mm

Insertion Loss

<1 db

Return Loss

>18 db

Courant max

2 A

Tension max

50 V

Produits associés

SM40 - Micropositionneur RF & Microwave
Ce micropositionneur est spécifiquement conçu pour recevoir des pointes multicontact de configuration coplanaire, il dispose de déplacements de 25mm sur chaque axe et d'un système de prévention de mouvement intempestif de la pointe (cross roller bearing).

- Ultra-stable avec fixation par vis sur le plateau (option base magnétique)
- Molette de réglage de co-planarité pour les pointes multixontact (GS, GSG, GSGSG, ...)
- Disponible avec différentes orientations pour montage de la tête RF (Nord, Sud, Est, Ouest).
WL1160 - Station de tests manuelle RF
Station de tests sous pointes économique pour applications RF et Micro-ondes, configurable et upgradable selon application.

- Mesures DC jusqu'à 110 GHz
- Base massive pour une meilleure stabilité
- Chuck anti-résonnant
- Chuck pour substrat de calibration indépendant en rotation
- Levée rapide et réglage fin du plateau
- Microscope binoculaire / trinoculaire (option de dégagement complet Tilt-back)
- Accepte jusqu'à 4 micropositionneurs RF et 4 micropositionneurs DC simultanément

REFERENCES COURANTES

WL1160A : Mouvement du pont optique pour microscope à tourelle
WL1160B : Mouvement du pont optique pour microscope trinoculaire stéréozoom
WL1160C : Pont optique fixe pour microscope trinoculaire stéréozoom
MW-CS - Substrat de calibration pour sonde RF
Supports d'etalonnage précis et simples d'utilisation pour calibrer l'ensemble sonde RF / analyseur de réseau / cablage
SM90 - Micropositionneur RF & Microwave
Ce micropositionneur est spécifiquement conçu pour recevoir des pointes multicontact de configuration coplanaire, il dispose de déplacements de 25mm sur chaque axe et d'un système de prévention de mouvement intempestif de la pointe (cross roller bearing).

- Ultra-stable avec fixation par vis sur le plateau (option base magnétique)
- Molette de réglage de co-planarité pour les pointes multixontact (GS, GSG, GSGSG, ...)
- Disponible avec différentes orientations pour montage de la tête RF (Nord, Sud, Est, Ouest).
