Référence

SM40

Désignation

Micropositionneur RF & Microwave

Description

Ce micropositionneur est spécifiquement conçu pour recevoir des pointes multicontact de configuration coplanaire, il dispose de déplacements de 25mm sur chaque axe et d'un système de prévention de mouvement intempestif de la pointe (cross roller bearing).

- Ultra-stable avec fixation par vis sur le plateau (option base magnétique).
- Molette de réglage de coplanarité pour les pointes multicontact (GS, GSG, GSGSG, ...).
- Disponible avec différentes orientations pour montage de la tête RF (Nord, Sud, Est, Ouest).

Références courantes

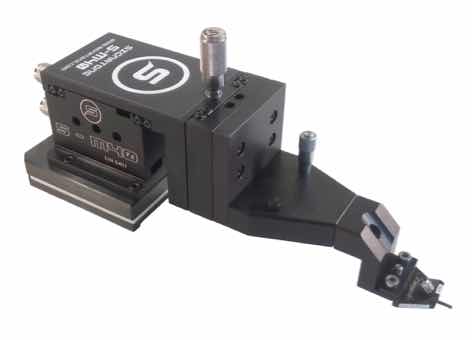

  • SM40-SMMEW01 : Base magnétique débrayable, orientation Est/Ouest

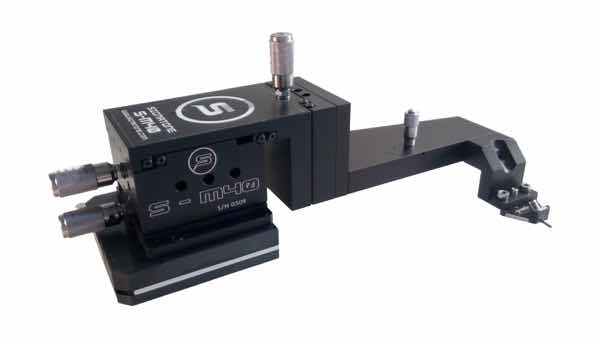

  • SM40-SMMNS01 : Base magnétique débrayable, orientation Nord/Sud
  • SM40-SHMEW01 : Base vissée, orientation Est/Ouest
  • SM40-SHMNS01 : Base vissée, orientation Nord/Sud

DOCUMENTS

Spécifications techniques

Précision

2 µm

Déplacement max X

25 mm

Déplacement max Y

25 mm

Déplacement max Z

25 mm

Résolution

40 TPI

Molette

En ligne

Style de base

Vissée ou magnétique

Type de tête

3 trous style RF

Réglage planarité

+/- 7,5 Degrés
