Référence

MWRF-67A

Désignation

Sonde RF 67 GHz

Description

Une gamme de sondes dédiées RF Microwave de DC à 67GHz en configuration GSG, SG, GS ou ''dual'' (2 sondes sur un micropositionneur).

- Ces sondes sont disponibles pour différents espacements (pitch) de 25 à 1250µm.
- Plusieurs styles de montage sur le micropositionneur
- Connecteur V femelle 1,85mm
- Disponibles en BeCu ou Tungstène
- Option Non Magnétique
- Option haute température et forte puissance, nous consulter

Références courantes

  • MWRF-67A-GSG-100-P : Configuration GSG, pitch 100µm, pointes en BeCu, montage P

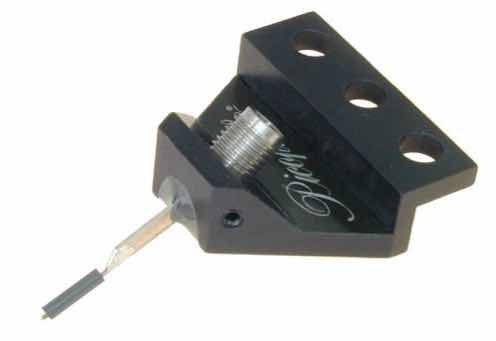

  • MWRF-67A-GSG-100-EDP-N : Configuration GSG, pitch 100µm, pointes en Nickel, montage EDP

Spécifications techniques

Fréquence

DC à 67 GHz

Configuration

GSG, GS, SG, Dual

Pitch

25 à 1250 µm

Matériau

BeCu, Nickel, Tungstène

Montage

13 styles

Guide d'onde

Non

Connecteur

V (1.85mm)

Insertion Loss

<1,1 db

Return Loss

>14 db
