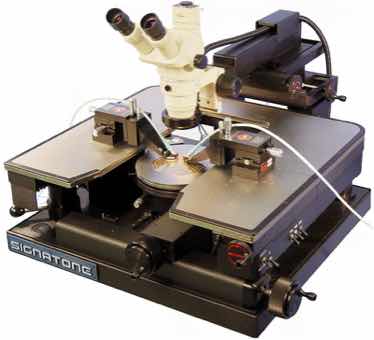

WL210 Station de test sous pointes RF manuelle haute précision 8"

Référence

WL210

Désignation

Station de test sous pointes RF manuelle haute précision 8"

APPLICATIONS

Test sous pointes en gamme HF & Microwave

Produits similaires Demander plus d’information Demander un devis

Description

La série WaveLink représente les stations de tests sous pointes HF les plus abouties, disponible jusqu'au wafer 300 mm.

- Non résonance de l'ensemble jusqu'à 500 GHz
- Toutes les stations sont "upgradables" d'une version à l'autre
- Version manuelle ou semi-automatique
- Caractérisation en température optionnelle (-60°C à +300°C)
- Peut accueillir jusqu'à 4 micropositionneurs RF et 4 micropositionneurs DC simultanément

RÉFÉRENCES COURANTES

WL210 : Version 200 mm
WL310 : Version 300 mm

DOCUMENTS

WL210 brochure (pdf)

Spécifications techniques

Taille de l'échantillon

200 mm

Maintien de l'échantillon

Trous de vide, réglage par zones

Déplacement X-Y du chuck

200 mm

Matériau du chuck

Nickel

Résolution

14 µm par degré de rotation

Précision

1 µm

Déplacement Z du chuck

250µm - Pneumatique

Réglage de planéité du chuck

Oui

Planéité

< 10 µm

Réglage théta

+/- 11 °

Résolution théta

0,01 par degré de rotation

Bloquage en rotation

Oui

Ajustement Z du plateau

38mm avec blocage

Manette contact/non contact du plateau

4 mm avec une répétabilité de +/- 1 µm

Matériau du plateau

Aluminium (bases à vide seulement)

Déplacement X-Y du pont optique

X-Y 50x50mm - Résolution 2µm

Dégagement du microscope

100mm vertical - Pneumatique

Chuck de calibration

1 chuck de calibration avec réglage angulaire indépendant

Produits associés

SM40Micropositionneur RF & Microwave

Ce micropositionneur est spécifiquement conçu pour recevoir des pointes multicontact de configuration coplanaire, il dispose de déplacements de 25mm sur chaque axe et d'un système de prévention de mouvement intempestif de la pointe (cross roller bearing).

- Ultra-stable avec fixation par vis sur le plateau (option base magnétique).
- Molette de réglage de coplanarité pour les pointes multicontact (GS, GSG, GSGSG, ...).
- Disponible avec différentes orientations pour montage de la tête RF (Nord, Sud, Est, Ouest).

AZOOMµMicroscope mono-objectif

Ce microscope permet le grossissement d'un microscope à tourelle sans l’encombrement des objectifs non utilisés.
Sa tête trinoculaire permet d'utiliser une caméra, et/ou un laser.

- L'illumination est réalisée par un éclairage traversant à LED
- Montage C pour caméra
- Grande distance de travail

SM90Micropositionneur RF & Microwave

Ce micropositionneur est spécifiquement conçu pour recevoir des pointes multicontact de configuration coplanaire, il dispose de déplacements de 25mm sur chaque axe et d'un système de prévention de mouvement intempestif de la pointe (cross roller bearing).

- Ultra-stable avec fixation par vis sur le plateau (option base magnétique).
- Molette de réglage de co-planarité pour les pointes multixontact (GS, GSG, GSGSG, ...).
- Disponible avec différentes orientations pour montage de la tête RF (Nord, Sud, Est, Ouest).

MWRF-325B(BT)Sonde millimétrique de 220GHz à 325GHz

Une gamme de sondes pour application millimétrique de 220 à 325GHz, en configuration GSG, GS ou SG.

- Ces sondes sont disponibles pour différents espacements (pitch) de 25µm à 90µm
- Recommandation pour une configuration GSG pour de meilleures performances
- Faible perte et faible dispersion, contact de faible résistance
- Guide d'onde WR-3, Bias T optionnel
- Disponibles en BeCu

MWRF-110HSonde RF 110 GHz

Une gamme de sondes dédiées RF Microwave de DC à 110GHz en configuration GSG, SG, GS ou ''dual'' (2 sondes sur un positionneur).

- Ces sondes sont disponibles pour différents espacements (pitch) de 25 à 1250µm.
- Plusieurs styles de montage sur le positionneur
- Connecteur femelle 1mm
- Disponibles en BeCu, Tungstène ou Nickel
- Option non magnétique, nous consulter

MS12ZMicroscope mono-objectif

Ce microscope est composé d'un mono-objectif avec un zoom interne inclus.
Il permet un grande plage de grossissement sans l'inconvénient de la tourelle pour des applications de tests sous pointes.

- Compact et léger
- Grande distance de travail (idéal pour applications hautes fréquences)
- Montage C pour caméra
- Grande luminosité (éclairage par fibre optique LED)

SLAP90-EMicropositionneur pour multiplicateur de fréquence

Ce micropositionneur spécifique aux mesures sous pointe RF très haute fréquence à tête milimétrique permet d'accueillir les multiplicateurs de fréquences.

- Configuration Est, Ouest
- Vissé sur la platine de la station de test sous pointe pour une meilleure stabilité
- Réglage angulaire pour garantir le contact des têtes milimétriques (configurations GS, GSG, ...)
- S'adapte aux différents modèles de multiplicateur de fréquence (Rohde & Schwarz, Keysight, VDI ...)

MWRF-750B(BT)Sonde millimétrique de 500GHz à 750GHz

Une gamme de sondes pour application millimétrique de 500 à 750GHz, en configuration GSG, GS ou SG.

- Ces sondes sont disponibles pour différents espacements (pitch) de 25µm à 35µm
- Recommandation pour une configuration GSG pour de meilleures performances
- Faible perte et faible dispersion, contact de faible résistance
- WR-1.5 waveguide, Bias T optionnel
- Disponibles en BeCu

MWRF-1100B(BT)Sonde millimétrique de 750GHz à 1,1THz

Une gamme de sondes pour application millimétrique de 750 à 1100GHz, en configuration GSG, GS ou SG.

- Ces sondes sont disponibles pour différents espacements (pitch) de 25µm à 35µm
- Recommandation pour une configuration GSG pour de meilleures performances
- Faible perte et faible dispersion, contact de faible résistance
- WR-1.0 waveguide, Bias T optionnel
- Disponible en BeCu

MOTICAM1080XCaméra numérique

Cette caméra est très utile pour une vison en direct pour faciliter la pose de pointes.

- Compatible avec nos microscopes trinoculaires
- Montage C
- Multi-sorties pour vision directe sur moniteur (HMDI) et USB
