CARACTERISATION DE COUCHESSystèmes de mesures par Effet HallSystèmes standards

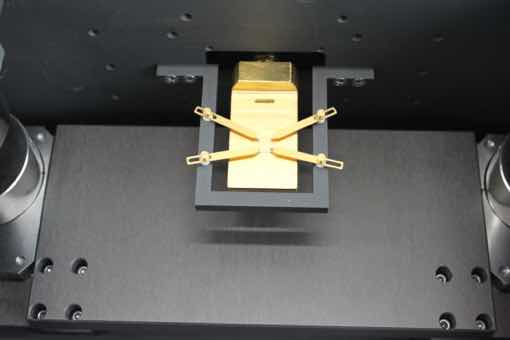

HMS5500 Système de mesure par Effet Hall semi-automatique très hautes températures

Référence

HMS5500

Désignation

Système de mesure par Effet Hall semi-automatique très hautes températures

APPLICATIONS

Mesures d'effet Hall et autres paramètres

Produits similaires Demander plus d’information Demander un devis

Description

Le modèle HMS5500 est un système de table compact qui utilise la méthode de Van Der Pauw pour extraire un certain nombre de paramètres internes sur des échantillons de composition et géométrie variable.
Compatible avec des mesures en température allant de 77K à 770K, cet équipement permet de caractériser la résisitivité, mobilité, densité de porteur de charges, coefficient de Hall d'une large gamme de couche mince semi-conductrice.
Le HMS5500 comprend un logiciel capable de vérifier la qualité des contacts ohmiques en traçant des courbes I-V.

Caractéristiques:

- Taille échantillon: 5x5mm - 30x30mm
- Aimant fixe : 0.55T
- Mesure en température froide
- Gamme de courant : 1nA - 20mA

Modules température compatibles :

- AMP55T-RTSK: Ambiant ou 77K
- AMP55T-SH80350R : De 77K à 350K
- AHT55T3: De 300K à 570K
- AHT55T5: From 300K to 770K

Applications:

- Si, Ge, SiGe, SiC, GaAs, InGaAs, InP, GaN, ZnO, TCOs
- Composant optoélectronique
- Nanomatériaux
- Capteurs, MEMS
- Polymère conducteur
- Dépôt d'oxyde
- Céramique & Verre
- Batteries
- Electrodes
- Photovoltaïque

Références courantes

HMS5500-AMP55T-RTSK : Pour température ambiante et 77K
HMS5500-AMP55T-SH80350K : Avec module température variable de 77K à 350K
HMS5500-AHT55T5 : Avec module température variable de 300K à 770K
HMS5500-AMP55T-SH80350K-AHT55T5 : Avec modules température variable de 77K à 350K et de 300K à 770K

DOCUMENTS

HMS5500 Brochure (pdf)

Spécifications techniques

Taille de l'échantillon

5x5 à 25x25 mm

Epaisseur maximum de l'échantillon

2,5 mm

Puissance de l'aimant

0,5 T

Type d'aimant

Permanent

Matériau de l'aimant

Néodyme

Diamètre des aimants

50 mm

Mouvement de l'aimant

Automatique

Gamme de température

77K à 770K, selon modèle

SMU

Interne

Gamme de courant

1nA à 20mA

Gamme de résistivité

10E-4 à 10E7 ohm.cm

Gamme de concentration

10E7 à 10E21 cm-3

Gamme de mobilité

1 à 10E7 cm2/Vs

Logiciel

Oui (Windows)

Licence

Multi-postes

Courbes IV

Oui

Calcul des paramètres

R, Res, Mob, Concentration, Hall

Rampe de température

Oui

Export des données

CSV

Ordinateur

Non inclus (optionel)

Besoins électriques

230VAC - 50Hz - Mono - 1A
