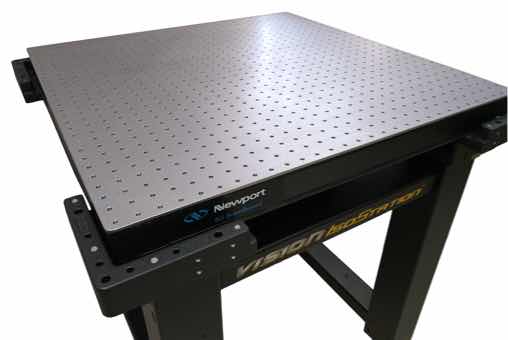

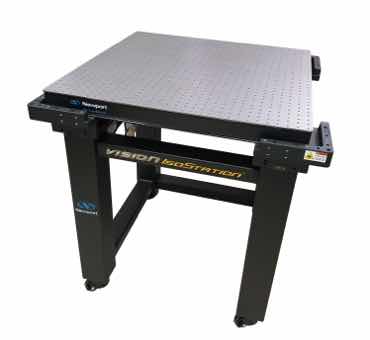

TA-VIS-7575 Table antivibratoire sur coussin d'air

Référence

TA-VIS-7575

Désignation

Table antivibratoire sur coussin d'air

APPLICATIONS

Test sous pointes en gamme HF & Microwave

Mesures en forte puissance

Tests à très faible courant

Mesures IV/CV & Analyse de défaillance

Produits similaires Demander plus d’information Demander un devis

Description

Table montée sur coussins d'air permettant un amortissement des vibrations du sol pour de l'analyse sous pointes de grande précision ou de l'inspection optique.

- Plateau de plusieurs dimensions selon poids et taille de l'équipement
- Rattrapage automatique du niveau horizontal

DOCUMENTS

TA-VIS brochure (pdf)

Spécifications techniques

Dimensions

750x750 mm

Hauteur

850 mm

Plan de travail

Acier inox (épaisseur 59mm)

Perçage

M6 au pas de 25mm

Charge maxi

240 Kg

Alimentation

Continue en air-comprimé requise P~6bars

Isolation verticale

1,5 Hz

Isolation horizontale

1,2 Hz

Couleur

Noir

Pieds

4 roulettes et vis calantes

Produits associés

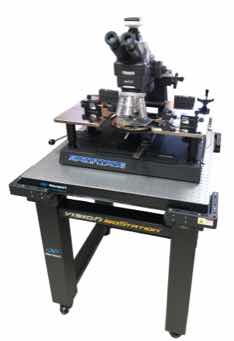

S1160B-8NStation de test sous pointes manuelle 8"
