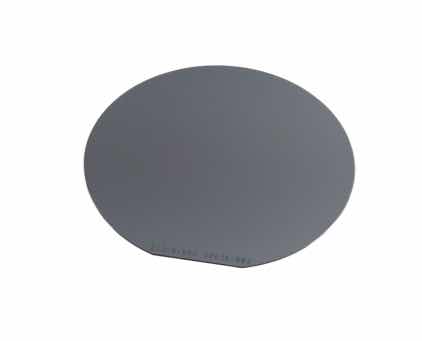

SRS3      Wafer de calibration 3" certifié NIST

SRS3 : Wafer de calibration 3 SRS3 : Wafer de calibration 3

Référence

SRS3

Désignation

Wafer de calibration 3" certifié NIST

Description

Ce wafer permet de calibrer les systèmes de mesures de résistivité 4 pointes. Il possède la certification NIST.

Spécifications :

• Wafer 3" (75mm)
• Certification NIST valable 1 an

Références courantes

  • SRS3-0.002 : Résistivité de 0,002 ohm.cm
  • SRS3-0.01 : Résistivité de 0,01 ohm.cm
  • SRS3-0.03 : Résisitivité de 0,03 ohm.cm
  • SRS3-0.1 : Résistivité de 0,1 ohm.cm
  • SRS3-0.3 : Résistivité de 0,3 ohm.cm
  • SRS3-0.9 : Résistivité de 0,9 ohm.cm
  • SRS3-3 : Résistivité de 3 ohm.cm

DOCUMENTS

Spécifications techniques

Gamme de résistance surfacique

0,002 à 3 Ohm.cm

Taille du wafer

76,2 mm

Matériau

Silicium

Epaisseur

508 µm

Nombre de sites

1

Certification NIST

Oui
