TEST SOUS POINTESAccessoires de testsCaméras

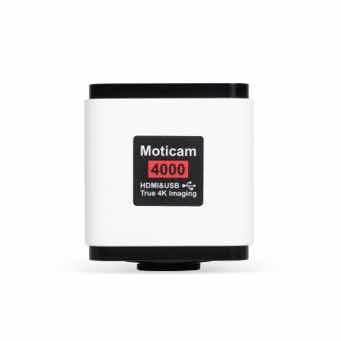

MOTICAM4000 Caméra numérique haute définition

Référence

MOTICAM4000

Désignation

Caméra numérique haute définition

APPLICATIONS

Test sous pointes en gamme HF & Microwave

Mesures IV/CV & Analyse de défaillance

Tests à très faible courant

Produits similaires Demander plus d’information Demander un devis

Description

Caméra numérique haute définition d'inspection et d'aide à la pose de pointes sur wafer.

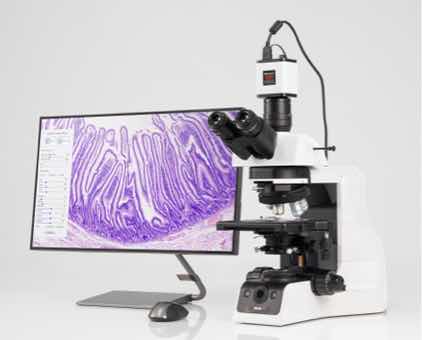

Cette caméra utilise un montage C pour être montée sur la plupart des microscopes du marché.
Sa haute définition lui offre la possibilité de poser les pointes sur des plots très petits.
Elle possède plusieurs sorties pour permettre une grande variété d'utilisations (HDMI 4K, USB...).
Une carte SD peut-être connectée pour réaliser des prises d'images rapides.

DOCUMENTS

Moticam4000 brochure (pdf)

Spécifications techniques

Type de capteur

CMOS 1/1.8"

Résolution

8 Mpx (3840x2160)

Connexion

USB 2.0 - HDMI

Logiciel

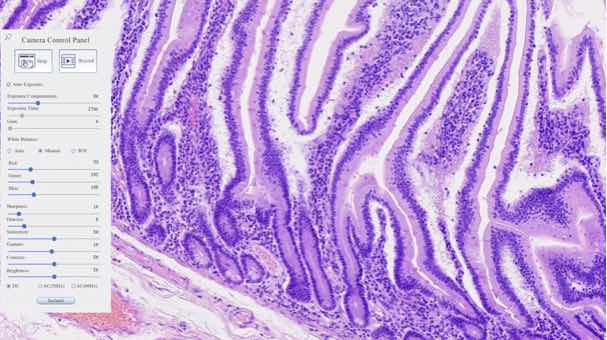

Motic Images Plus, aquisition et mesure

Type de montage

Montage C

Alimentation

12V ext V

Produits associés

PSM1000Microscope à tourelle

Microscope à tourelle d'inspection à forts grossissements.
Il est nécessaire pour le positionnement de pointes de tests sur des petites surfaces de contact.

- Peut être utilisé seul (sur stand) ou monté sur une station de test sous pointes
- Gamme d'accessoires et d'objectifs disponibles (NIR, NUV, polariseur, analyseur...)
- La tête trinoculaire permet l'utilisation de caméras numériques
- Application spectroscopique possible

AZOOMµMicroscope mono-objectif

Ce microscope permet le grossissement d'un microscope à tourelle sans l’encombrement des objectifs non utilisés.
Sa tête trinoculaire permet d'utiliser une caméra, et/ou un laser.

- L'illumination est réalisée par un éclairage traversant à LED
- Montage C pour caméra
- Grande distance de travail

CM250Station de test sous pointes semi-automatique 8"

Station de test sous pointes semi-automatique permettant la caractérisation électrique d'un wafer complet jusqu'à 200 mm (8").

- Logiciel de mapping, auto-alignement, reconnaissance de pattern, autofocus...
- Application sur cartes à pointes possible
- Caractérisation en température jusqu'à +600°C
- Mesures hautes tensions (HV - 10kV) et faible courants (fA)
- Système développé pour la validation design (R&D) et rendement de production
- Configurations : jusqu'à 10 ports DC/Kelvin
- Adaptation possible d'un chuck hautes performances ERS (refroidissement à air, température de -60°C à +300°C)

RÉFÉRENCES COURANTES

CM250 : Version 200 mm
CM350 : Version 300 mm

WL250-LEStation de test sous pointes semi-automatique HF 8" avec chambre locale

Station de test sous pointes semi-automatique permettant la caractérisation électrique hautes fréquences d'un wafer complet jusqu'à 200 mm (8").

- Logiciel de mapping, auto-alignement, reconnaissance de pattern, autofocus...
- Application sur cartes à pointes possible
- Caractérisation en température entre -60°C et +300°C
- Mesures HF jusqu'à 110 GHz
- Système développé pour la validation design (R&D) et rendement de production
- Configurations : jusqu'à 4 ports HF (N, S, E, O) et 4 DC
- Chambre locale optionnelle pour blindage EMI et isolation lumineuse

RÉFÉRENCES COURANTES

WL250 : Version 200 mm
WL350 : Version 300 mm
WL250-LE : Version 200 mm avec chambre locale
WL350-LE : Version 300 mm avec chambre locale

SMZ171Microscope stéréozoom

Microscope stéréozoom à grossissement modéré pour faciliter le positionnement des pointes de tests.

- Très grande distance de travail (WD = 110mm)
- Montage C pour caméra numérique (version trinoculaire)
- Large gamme d'objectifs et d'oculaires pour tout grossissement
- Eclairage à LED ou fibre optique disponible

MS12ZMicroscope mono-objectif

Ce microscope est composé d'un mono-objectif avec un zoom interne inclus.
Il permet un grande plage de grossissement sans l'inconvénient de la tourelle pour des applications de tests sous pointes.

- Compact et léger
- Grande distance de travail (idéal pour applications hautes fréquences)
- Montage C pour caméra
- Grande luminosité (éclairage par fibre optique LED)
