HPCHUCK      Chuck forte puissance

HPCHUCK : Chuck forte puissance
HPCHUCK : Chuck forte puissance

Référence

HPCHUCK

Désignation

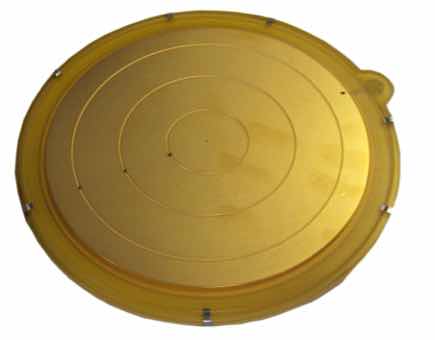

Chuck forte puissance

Description

Le chuck forte puissance est prévu pour être utilisé lors de caratérisation sous pointes en haute tension ou fort courant.

- Disponible en version 150, 200 ou 300 mm
- Pour des mesures hautes tensions traversantes (10KV)

Spécifications techniques

Taille du wafer

150, 200 ou 300 mm

Gamme de tension

10 KV

Connecteur

SHV

Option

Température, boite noire

Produits associés

Pointe fort courant

MWPHCPointe fort courant

La pointe HCP (High Current Probe) est conçue d'après un design innovateur et unique, Le courant est distribué sur les contacts et un radiateur inclus dissipe la chaleur au niveau du plot. L'utilisateur dispose ainsi d'une connexion Kelvin au niveau du plot de contact pour un investissement minimal.

- Specs PowerPro 3kV triax / 10kV coax, 450A pulsed / 10A DC
- Pointes en Tungstène, corps en céramique pour utilisation haute température
- Montage sur micropositionneur RF
- Modèle MWPHC-100, MWPHC-450
- Accessoire indispensable à l'option forte puissance PowerPro
Station de test sous pointes semi-automatique 8

CM250Station de test sous pointes semi-automatique 8"

Station de test sous pointes semi-automatique permettant la caractérisation électrique d'un wafer complet jusqu'à 200 mm (8").

- Logiciel de mapping, auto-alignement, reconnaissance de pattern, autofocus...
- Application sur cartes à pointes possible
- Caractérisation en température jusqu'à +600°C
- Mesures hautes tensions (HV - 10kV) et faible courants (fA)
- Système développé pour la validation design (R&D) et rendement de production
- Configurations : jusqu'à 10 ports DC/Kelvin
- Adaptation possible d'un chuck hautes performances ERS (refroidissement à air, température de -60°C à +300°C)

RÉFÉRENCES COURANTES

CM250 : Version 200 mm
CM350 : Version 300 mm
Station de test sous pointes semi-automatique HF 8

WL250-LEStation de test sous pointes semi-automatique HF 8" avec chambre locale

Station de test sous pointes semi-automatique permettant la caractérisation électrique hautes fréquences d'un wafer complet jusqu'à 200 mm (8").

- Logiciel de mapping, auto-alignement, reconnaissance de pattern, autofocus...
- Application sur cartes à pointes possible
- Caractérisation en température entre -60°C et +300°C
- Mesures HF jusqu'à 110 GHz
- Système développé pour la validation design (R&D) et rendement de production
- Configurations : jusqu'à 4 ports HF (N, S, E, O) et 4 DC
- Chambre locale optionnelle pour blindage EMI et isolation lumineuse

RÉFÉRENCES COURANTES

WL250 : Version 200 mm
WL350 : Version 300 mm
WL250-LE : Version 200 mm avec chambre locale
WL350-LE : Version 300 mm avec chambre locale
Porte-pointe haute tension

HVPPorte-pointe haute tension

Cette série de porte-pointes permet des mesures hautes tensions, jusqu'à 20KV.

Fixation de la pointe par mandrin ou par vis.
Idéal pour des mesures IV sur transistors HT ou diodes HT.
