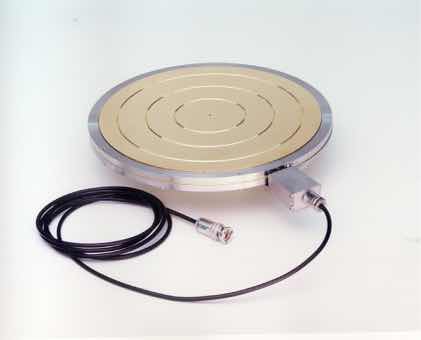

TRXCHUCK      Chuck triaxial

Description Spécifications techniques Documents Produits associés
Description Spécifications techniques Documents Produits associés

Référence

TRXCHUCK

Désignation

Chuck triaxial

Description

Le chuck triaxial permet des mesures jusqu'au fA avec l'utilisation de micropositionneurs à bras triaxial et d'une boite noire isolant de la lumière et des perturbations magnétiques.

- Il est composé de trois parties dont une partie médiane polarisable
- Disponible en version 150-200-300mm
- Le chuck triaxial  existe également en version haute température associé à un chuck chauffant ou tri-temp
- Compatible avec la plupart de nos stations en remplacement du chuck standard pour des mesures de caractérisation très faible courant.

Spécifications techniques

Taille du wafer

Puce individuelle, wafer partiel, 300 mm max

Produits associés

MW-DB - Boite noire personnalisée
Pour les systèmes de test sous pointes non équipés de chambre locale, Microworld offre des boites noires permettant d'isoler les stations de tests sous pointes ou tout autre système.

- Isolation électrique et lumineuse
- Panneaux de connecteurs traversants
- Passage de câble col de cygne
- Taille et design sur demande

SP150 - Micropositionneur submicronique ultra-stable SP150
Micropositionneur de haute précision et ultra-stable avec boutons de mouvements en ligne, permet de poser des pointes sur des plots ou sur des lignes avec une précision submicronique.

- Descente de la pointe totalement verticale
- Choix de tête Pivotante P ou Standard (descente avec molette Z)
- Le SP150 représente le micropositionneur le plus abouti actuellement disponible pour des positionnements de très grande précision
- Les molettes de réglage en ligne avec vis micrométriques (100TPI) permettent une densité optimale sur le plateau
TRX - Porte-pointe Triaxial
Porte-pointe à très faible niveau de bruit(= ~ ± 2 fA lorsque utilisé avec le chuck triaxial et en environnement clos (boîte noire).

- Se monte sur les positionneurs S725, S926, SP100, SP150
- Connexion Triax
MW-SCA50 - Sonde coaxiale HF-faible courant
Utile pour des mesures faible courant (inf. à 10fA@200°C), cette pointe coaxiale est construite avec des composants microondes. Le faible bruit est obtenu par un dépassement minimal de la pointe (3mm)

- La pointe (remplaçable) est disponible de 0.5µm à 20 µm
- En option : Tresse de masse, Kelvin, résistance Série/parallèle...
