TEST SOUS POINTESAccessoires de testsPorte-pointes

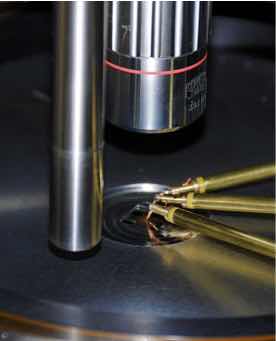

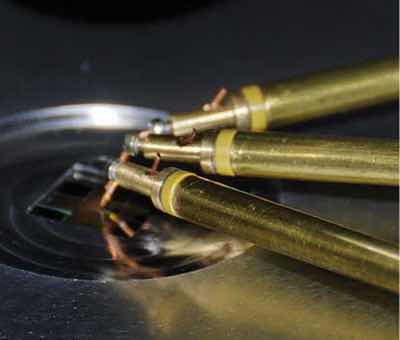

TRX Porte-pointe Triaxial

Référence

TRX

Désignation

Porte-pointe Triaxial

APPLICATIONS

Tests à très faible courant

Produits similaires Demander plus d’information Demander un devis

Description

Porte-pointe à très faible niveau de bruit (± 2 fA lorsque utilisé avec un chuck triaxial et en environnement clos).

Se monte sur les micropositionneurs S725P, S926P, SP100P, SP150P.

DOCUMENTS

TRX brochure (pdf)

Spécifications techniques

Courant de fuite

+/- 2 fA

Longueur

63 ou 101 mm

Maintien de la pointe

Par vis

Longueur du câble

0,60 ou 1,5 m

Connecteur

Triax

Produits associés

Le chuck triaxial permet des mesures jusqu'au fA avec l'utilisation de micropositionneurs à bras triaxial et d'une boite noire isolant de la lumière et des perturbations magnétiques.

- Il est composé de trois parties dont une partie médiane polarisable
- Disponible en version 150-200-300mm
- Le chuck triaxial existe également en version haute température associé à un chuck chauffant ou tri-temp
- Compatible avec la plupart de nos stations en remplacement du chuck standard pour des mesures de caractérisation très faible courant.

S725PMicropositionneur S725 avec tête pivotante

Ce micropositionneur permet de positionner des pointe à des plots et lignes de dimension > 20 µm.
La tête pivotante est conçue pour une plongée rapide en Z avant positionnement fin.

SP100Micropositionneur haute précision SP100

Ce micropositionneur de haute précision avec ses molettes en ligne permet de poser des pointes de tests sur des plots ou sur des lignes avec une précision de l'ordre du micromètre.

- Descente de la pointe totalement verticale.
- Option tête pivotante (plongée rapide pour pré-positionnement Z puis mouvement fin) ou Standard avec molette Z.
- Les molettes de réglage en ligne avec vis micrométriques (100TPI) permettent une densité optimale sur le plateau.

S926PMicropositionneur de précision S926 avec tête pivotante

Ce micropostionneur permet de poser des pointes de tests sur des plots ou sur des lignes avec une précision de l'ordre du micromètre.
Sa tête pivotante est idéale pour les stations de test sous pointe avec une descente rapide en Z et positionnement fin.
