S926S Micropositionneur de précision S926 avec tête à ressort

Référence

S926S

Désignation

Micropositionneur de précision S926 avec tête à ressort

APPLICATIONS

Tests à très faible courant

Mesures IV/CV & Analyse de défaillance

Produits similaires Demander plus d’information Demander un devis

Description

Ce micropostionneur permet de poser des pointes de tests sur des plots ou sur des lignes avec une précision de l'ordre du micromètre.

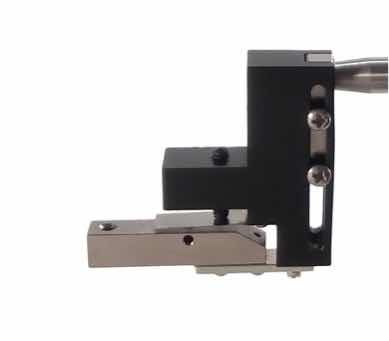

Sa tête à ressort est idéale pour les applications en température ou sur les surfaces fragiles.

Références courantes

S926SLM : Base magnétique, placement à droite du plateau
S926SRM : Base magnétique, placement à gauche du plateau
S926SRV : Base à vide, placement à gauche du plateau
S926SLV : Base à vide, placement à droite du plateau

DOCUMENTS

S926 brochure (pdf)

Spécifications techniques

Précision

1 µm

Déplacement max X

12 mm

Déplacement max Y

12 mm

Déplacement max Z

7 mm

Résolution

100 TPI

Molette

A droite ou à gauche

Style de base

Magnétique ou à vide

Type de tête

A ressort

Produits associés

D3Boite noire avec chuck

Spécialement conçue pour la mesure en température, cette boite noire type ''valise'' est munie d'un chuck (ambiant ou chauffant) ainsi que d'un plateau rond permettant de positionner plusieurs micropositionneurs magnétiques.

- Un microscope peut-être utilisé pour des motifs plus petits
- Une solution particulièrement économique pour une variété d'applications de test

UxTBPorte-pointe Coaxial isolation téflon

Ce porte-pointe coaxial permet de monter une pointe de test avec un angle de 45°.

Il est utile pour des mesures IV faibles bruits grace à son isolation téflon.

PTG20Pointe de test en tungstène

Pointe de test droite avec finesse (tip radius) de 0,5 à 100 µm, le corps rigide en tungstène peut être plié et/ou coupé pour dégager l'espace au dessus dans le cas d'objectif à très courte distance de travail.

- Matériau tungstène, longueur totale 38 mm
- Usage pour tests sous pointes standard sur plots et/ou sur motifs
- Le corps peut être plaquée nickel pour soudure aisée, ajouter suffixe "N" au P/N
