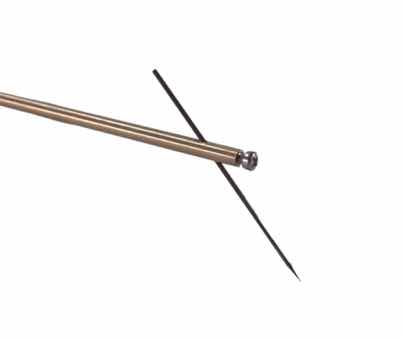

PTG20      Pointe de test en tungstène

PTG20 : Pointe de test en tungstène PTG20 : Pointe de test en tungstène

Référence

PTG20

Désignation

Pointe de test en tungstène

APPLICATIONS

  Produits similaires   Demander plus d’information   Demander un devis

Description

Pointe de test droite avec finesse (tip radius) de 0,5 à 100 µm, le corps rigide en tungstène peut être plié et/ou coupé pour dégager l'espace au dessus dans le cas d'objectif à très courte distance de travail.

- Matériau tungstène, longueur totale 38 mm
- Usage pour tests sous pointes standard sur plots et/ou sur motifs
- Le corps peut être plaquée nickel pour soudure aisée, ajouter suffixe "N" au P/N

Références courantes

  • PTG20-0.5 : Finesse (tip radius) 0,5 µm
  • PTG20-2 : Finesse (tip radius) 2 µm
  • PTG20-10N : Finesse (tip radius) 10 µm plaquée nickel
  • PTG20-100 : Finesse (tip radius) 100 µm

Spécifications techniques

Finesse (tip radius)

De 0,5 à 100 µm

Diamètre du corps

0,51 mm

Longueur

38 mm

Matériau

Tungstène

Application

Usage général

Option

Version plaquée nickel (N)

Produits associés

Porte-pointe Coaxial isolation téflon

UxTBPorte-pointe Coaxial isolation téflon

Ce porte-pointe coaxial permet de monter une pointe de test avec un angle de 45°.

Il est utile pour des mesures IV faibles bruits grace à son isolation téflon.
Porte-pointe Coaxial isolation céramique

UxGBPorte-pointe Coaxial isolation céramique

Ce porte-pointe coaxial permet de monter une pointe de test avec un angle de 45°.

Il est utile pour des mesures IV faibles bruits grace à son isolation, et hautes températures jusqu'à 600°C.
Porte-pointe standard fixation pointe par vis

USPorte-pointe standard fixation pointe par vis

Ce porte-pointe permet de monter une pointe de test avec un angle de 45°.

Il est utile pour des mesures IV standard.
La fixation de la pointe se fait par vis pour un encombrement réduit.
Porte-pointe standard fixation pointe par ressort

UPPorte-pointe standard fixation pointe par ressort

Ce porte-pointe permet de monter une pointe de test avec un angle de 45°.

Il est utile pour des mesures IV standard.
La fixation de la pointe se fait par ressort pour un montage rapide et sur.
