UxTB      Porte-pointe Coaxial isolation téflon

TEST SOUS POINTESAccessoires de testsPorte-pointes

UxTB      Porte-pointe Coaxial isolation téflon

Description Spécifications techniques Documents Produits associés

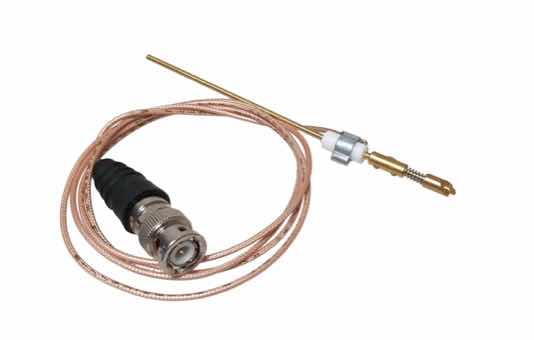

UxTB : Porte-pointe Coaxial isolation téflon UxTB : Porte-pointe Coaxial isolation téflon UxTB : Porte-pointe Coaxial isolation téflon

Référence

UxTB

Désignation

Porte-pointe Coaxial isolation téflon

APPLICATIONS

Mesures IV/CV & Analyse de défaillance
Tests à très faible courant
  Produits similaires   Demander plus d’information   Demander un devis

Description

Ce porte-pointe coaxial permet de monter une pointe de test avec un angle de 45°.

Il est utile pour des mesures IV faibles bruits grace à son isolation téflon.

Références courantes

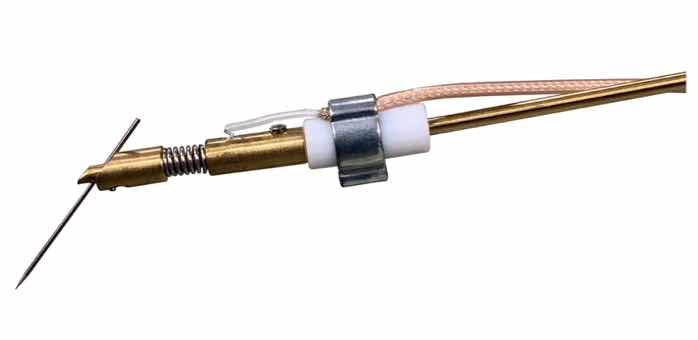

  • UPTB : Fixation de la pointe par ressort • Corps : Droit • Câble : Coax 1m

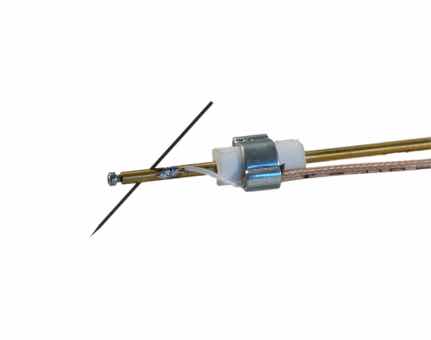

  • USTB : Fixation de la pointe par vis • Corps : Droit • Câble : Coax 1m

Spécifications techniques

Courant de fuite

1 pA

Matériau

Laiton

Longueur

120 mm

Diamètre

2,2 mm

Isolation

Téflon

Type de câble

RG178

Connecteur

BNC

Température maximum

150 °C

Utilisation

Coupable et pliable

Produits associés

S725PMicropositionneur S725 avec tête pivotante

Ce micropositionneur permet de positionner des pointe à des plots et lignes de dimension > 20 µm.
La tête pivotante est conçue pour une plongée rapide en Z avant positionnement fin.

PTG20Pointe de test en tungstène

Pointe de test droite avec finesse (tip radius) de 0,5 à 100 µm, le corps rigide en tungstène peut être plié et/ou coupé pour dégager l'espace au dessus dans le cas d'objectif à très courte distance de travail.

- Matériau tungstène, longueur totale 38 mm
- Usage pour tests sous pointes standard sur plots et/ou sur motifs
- Le corps peut être plaquée nickel pour soudure aisée, ajouter suffixe "N" au P/N

S926PMicropositionneur de précision S926 avec tête pivotante

Ce micropostionneur permet de poser des pointes de tests sur des plots ou sur des lignes avec une précision de l'ordre du micromètre.
Sa tête pivotante est idéale pour les stations de test sous pointe avec une descente rapide en Z et positionnement fin.
