Référence

S750

Désignation

Micropositionneur joystick économique

Description

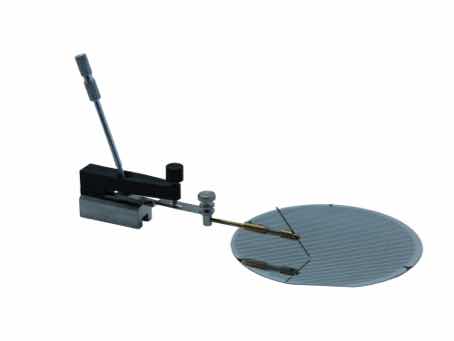

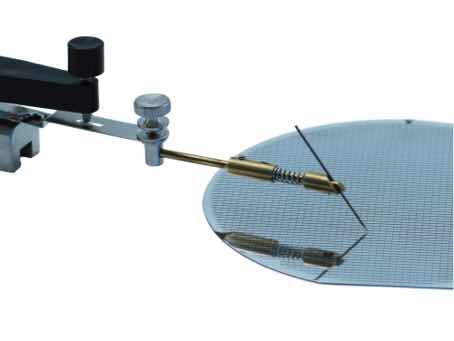

Micropositionneur économique pour circuits hybrides et plots de contact assez grands (supérieurs à 500 µm).

- Un mouvement large X-Y est couplée à un mouvement ajustable Z.
- Sa base est magnétique et les dimensions particulièrement restreintes.
- Il accepte les porte-pointes modèles standard U.
- Rallonge joystick optionnelle pour plus de précision.

DOCUMENTS

Spécifications techniques

Précision

< 50 µm

Déplacement max X

4,75 mm

Déplacement max Y

4,75 mm

Déplacement max Z

12,5 mm

Molette

Joystick

Style de base

Magnétique

Type de tête

A ressort

Produits associés

Pointe de test en tungstène

PTG20Pointe de test en tungstène

Pointe de test droite avec finesse (tip radius) de 0,5 à 100 µm, le corps rigide en tungstène peut être plié et/ou coupé pour dégager l'espace au dessus dans le cas d'objectif à très courte distance de travail.

- Matériau tungstène, longueur totale 38 mm
- Usage pour tests sous pointes standard sur plots et/ou sur motifs
- Le corps peut être plaquée nickel pour soudure aisée, ajouter suffixe "N" au P/N
Porte-pointe standard fixation pointe par ressort

UPPorte-pointe standard fixation pointe par ressort

Ce porte-pointe permet de monter une pointe de test avec un angle de 45°.

Il est utile pour des mesures IV standard.
La fixation de la pointe se fait par ressort pour un montage rapide et sur.
