TEST SOUS POINTESAccessoires de testsPorte-pointes

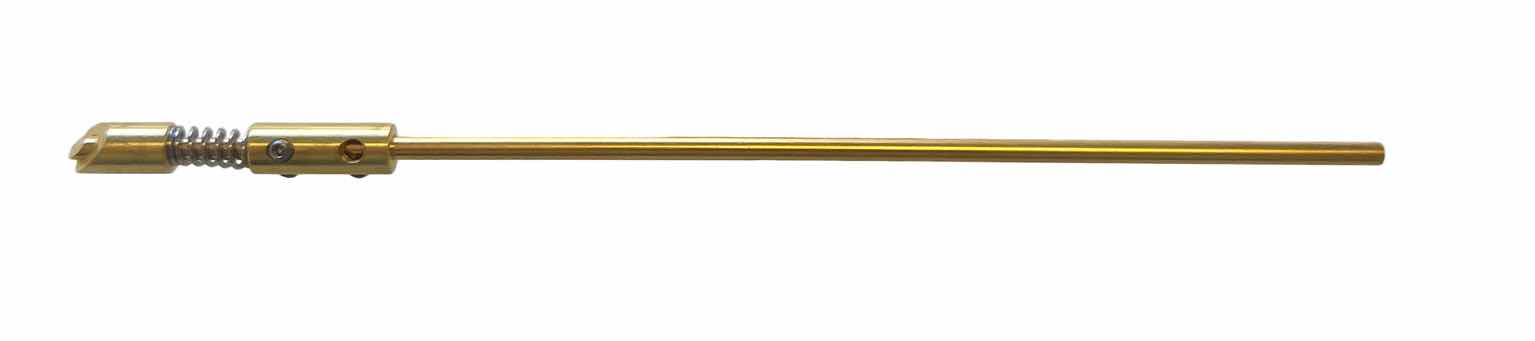

UP Porte-pointe standard fixation pointe par ressort

Référence

Désignation

Porte-pointe standard fixation pointe par ressort

APPLICATIONS

Mesures IV/CV & Analyse de défaillance

Produits similaires Demander plus d’information Demander un devis

Description

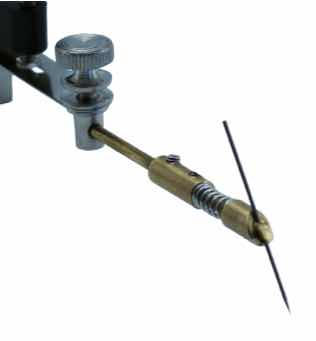

Ce porte-pointe permet de monter une pointe de test avec un angle de 45°.

Il est utile pour des mesures IV standard.

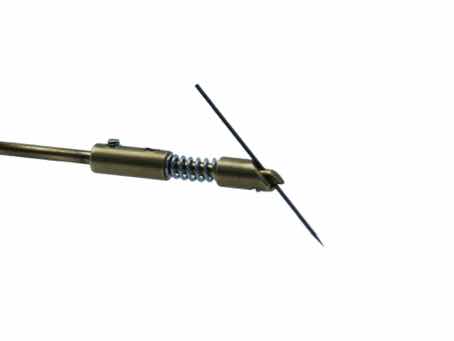

La fixation de la pointe se fait par ressort pour un montage rapide et sur.

DOCUMENTS

Probe holder brochure (pdf)

Spécifications techniques

Courant de fuite

1 µA

Matériau

Laiton

Longueur

120 mm

Diamètre

2,2 mm

Maintien de la pointe

Par ressort

Isolation

Non

Connecteur

Via micropositionneur

Température maximum

300 °C

Utilisation

Coupable et pliable

Produits associés

PTG4Pointe de test en cuivre avec fil tungstène

Pointe de test droite composée d'un corps en tungstène sur lequel est rapporté par soudure un fil de diamètre plus fin, la tige flexible minimise les dommages sur le matériau de contact et supporte mieux les vibrations ambiantes.

- Longueur de la tige flexible 3 à 5 mm, diamètre 5 à 125 microns
- Finesse de bout de du fil tungstène de 0.1 à 5 microns
- Usage pour tests sur plots et/ou sur lignes internes
- Le corps rigide en tungstène peut être plié suivant différentes formes et/ou coupé pour dégager l'espace dans le cas d'objectif à très courte distance de travail

PTG20Pointe de test en tungstène

Pointe de test droite avec finesse (tip radius) de 0,5 à 100 µm, le corps rigide en tungstène peut être plié et/ou coupé pour dégager l'espace au dessus dans le cas d'objectif à très courte distance de travail.

- Matériau tungstène, longueur totale 38 mm
- Usage pour tests sous pointes standard sur plots et/ou sur motifs
- Le corps peut être plaquée nickel pour soudure aisée, ajouter suffixe "N" au P/N

S725SMicropositionneur S725 avec tête à ressort

Ce modèle de micropositionneur permet d'accéder à des plots et des lignes de dimensions >20 µm.
La tête à ressort permet de limiter la pression de la pointe sur le plot (pour surface fragile ou applications en température).

S926SMicropositionneur de précision S926 avec tête à ressort

Ce micropostionneur permet de poser des pointes de tests sur des plots ou sur des lignes avec une précision de l'ordre du micromètre.
Sa tête à ressort est idéale pour les applications en température ou sur les surfaces fragiles.
