TEST SOUS POINTESAccessoires de testsMicropositionneurs

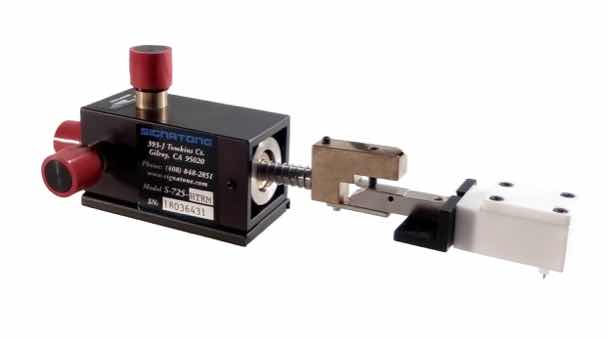

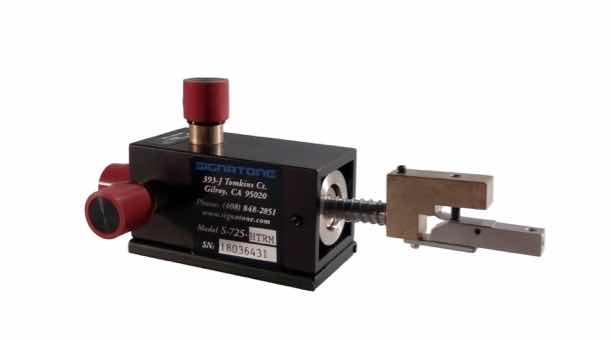

S725HT Micropositionneur S725 haute température

Référence

S725HT

Désignation

Micropositionneur S725 haute température

APPLICATIONS

Tests à très faible courant

Mesures IV/CV & Analyse de défaillance

Produits similaires Demander plus d’information Demander un devis

Description

Ce micropositionneur permet de poser des pointes de test sur des plots et lignes de dimension > 20 µm.
Modèle spécialement conçu pour les mesures en température, jusqu'à 600°C.

Références courantes

S725HTRM : Base magnétique, placement à gauche du plateau
S725HTLM : Base magnétique, placement à droite du plateau

Spécifications techniques

Précision

5 µm

Déplacement max X

19 mm

Déplacement max Y

15 mm

Déplacement max Z

15 mm

Résolution

80 TPI

Molette

A droite ou à gauche

Style de base

Magnétique ou à vide

Température maximum

600 °C

Produits associés

UxGBPorte-pointe Coaxial isolation céramique

Ce porte-pointe coaxial permet de monter une pointe de test avec un angle de 45°.

Il est utile pour des mesures IV faibles bruits grace à son isolation, et hautes températures jusqu'à 600°C.

PTG20Pointe de test en tungstène

Pointe de test droite avec finesse (tip radius) de 0,5 à 100 µm, le corps rigide en tungstène peut être plié et/ou coupé pour dégager l'espace au dessus dans le cas d'objectif à très courte distance de travail.

- Matériau tungstène, longueur totale 38 mm
- Usage pour tests sous pointes standard sur plots et/ou sur motifs
- Le corps peut être plaquée nickel pour soudure aisée, ajouter suffixe "N" au P/N

Pour toute information, devis, commande ou demande de rendez-vous avec un spécialiste technico-commercial. +33 (0)476 561 617
