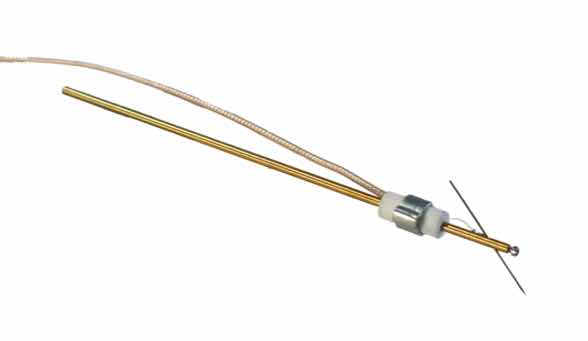

UxGB      Porte-pointe Coaxial isolation céramique

UxGB      Porte-pointe Coaxial isolation céramique

Images Produit Spécifications techniques Produits associés

Spécifications techniques

Porte-pointe coaxial avec isolation céramique, spécifiquement conçu pour des mesures avec faible bruit et en température

  • Fixation pointe par vis ou ressort
  • Isolation céramique
  • Câble coaxial de 24" (61 cm) par défaut ou jusqu'à 60" (1,52 m) sur demande

Références courantes

  • USGB : Fixation pointe par vis
  • UPGB : Fixation pointe par ressort

Courant de fuite

qq pA

Longueur

120 mm

Matériau

Laiton

Diamètre max de la pointe

0,6 mm

Connecteur

BNC

Température max

600 °C

Diamètre

2,2 mm

Longueur du câble

61 cm

Produits associés

MW-D3 - Boite noire avec chuck
Spécialement conçue pour la mesure en température, cette boite noire type ''valise'' est munie d'un chuck (ambiant ou chauffant) ainsi que d'un plateau rond permettant de positionner plusieurs micropositionneurs magnétiques. Un microscope peut-être utilisé pour des motifs plus petitsUne solution particulièrement économique pour une variété d'applications de test  ...
MW-SCA50 - Pointe coaxiale HF-faible courant
Utile pour des mesure faible courant (etamp;lt;10fA@200°C), cette pointe coaxiale est construite avec des composants microonde» Le faible bruit est obtenu par un dépassement minimal de la pointe (3mm) La Pointe (remplaçable) est disponible de 0.5µm à 20 µm • En option : Tresse de masse, Kelvin, résistance Série/parallèle... ...
PTG4-xx - Pointe de test avec fil Tungstène
Pointes de test droites composées d'un corps en tungstène sur lequel est rapporté par soudure un fil  de diamètre plus fin, la tige flexible  minimise les dommages sur le matériau de contact et supporte mieux les vibrations ambiantes. Longueur de la tige flexible 3 à 5 mm, diamètre 5 à 125 micronsFinesse de bout de minimale de 0.1 à 5 micronsUsage pour tests sur plots et/ou sur lignes internesLe corps rigide en tungstène peut être plié suivant différentes formes et/ou coupé pour dégager l'espace dans le cas d'objectif à très courte distance de travail ...
MW-SCA250 - Pointe Kelvin faible signaux
Destinée à la mesure faible signaux de courants élevés, ces pointes coaxiales et Kelvin disposent de deux pointes indépendantes lorsque l'application nécessite de poser 2 pointes sur un même plot. Cable de 50 ohms semi-rigide de 200µm isolé par un diélectrique Téflon, le faible bruit est obtenu par un dépassement minimal de la pointe (3mm) Double-pointe disponible de 5µm à 12,5 µm avec espacement de 12,5 à 100 µm ...
S725P-xx - Micropositionneur S725 avec tête pivotante
Ce modèle économique permet d'accéder à des plots et lignes de dimension > 20µm La tête pivotante est conçue pour une plongée rapide en Z avant positionnement finRésolution de 80 TPIMontage à droite sur le plateau ou à gauche selon référenceFixation par base magnétique ou à vide ...
SP100-xx - Micropositionneur haute précision SP100
Micropositionneur de haute précision avec boutons de mouvements en ligne, permet de poser des pointes sur des plots ou sur des lignes avec une précision micronique. Descente de la pointe totalement verticaleOption tête pivotante (plongée rapide pour pré-positionnement Z puis mouvement fin) ou Standard avec molette ZLes molettes de réglage en ligne avec vis micrométriques (100TPI) permettent une densité optimale sur le plateauLa fixation sur le plateau se fait par une base magnétique ou à vide ...
