S926P Micropositionneur de précision S926 avec tête pivotante

Référence

S926P

Désignation

Micropositionneur de précision S926 avec tête pivotante

APPLICATIONS

Tests à très faible courant

Mesures IV/CV & Analyse de défaillance

Produits similaires Demander plus d’information Demander un devis

Description

Ce micropostionneur permet de poser des pointes de tests sur des plots ou sur des lignes avec une précision de l'ordre du micromètre.

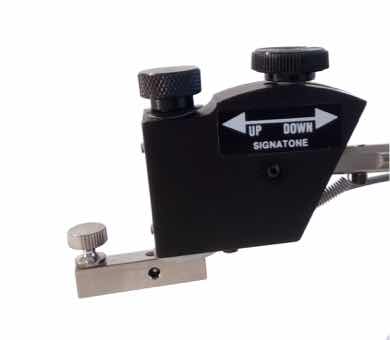

Sa tête pivotante est idéale pour les stations de test sous pointe avec une descente rapide en Z et positionnement fin.

Références courantes

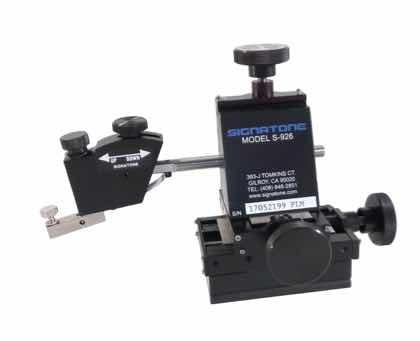

S926PLM : Base magnétique, placement à droite du plateau
S926PRM : Base magnétique, placement à gauche du plateau

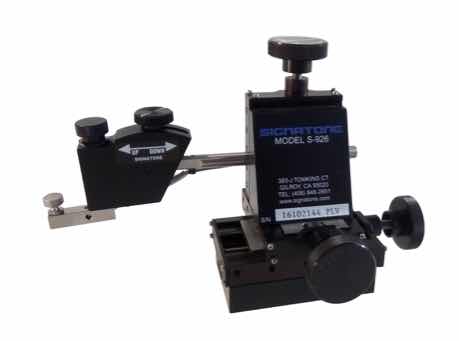

S926PLV : Base à vide, placement à droite du plateau

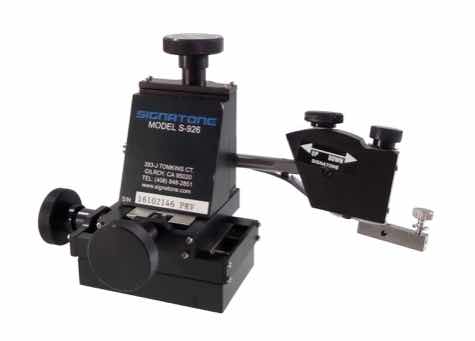

S926PRV : Base à vide, placement à gauche du plateau

DOCUMENTS

S926 brochure (pdf)

Spécifications techniques

Précision

1 µm

Déplacement max X

12 mm

Déplacement max Y

12 mm

Déplacement max Z

7 mm

Résolution

100 TPI

Molette

A droite ou à gauche

Style de base

Magnétique ou à vide

Type de tête

Pivotante
