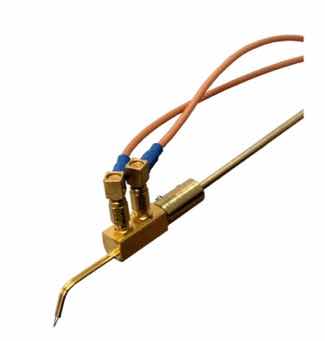

MW-SCA250 : Sonde coaxiale Kelvin
MW-SCA250 : Sonde coaxiale Kelvin

Référence

MW-SCA250

Désignation

Sonde coaxiale Kelvin

Description

Destinée à la mesure faible signaux, ces sondes coaxiales et Kelvin disposent de deux pointes indépendantes lorsque l'application nécessite de poser 2 pointes sur un même plot.

- Fil de 50 ohms semi-rigide de 200 µm isolé par un diélectrique Téflon, le faible bruit est obtenu par un dépassement minimal de la pointe (3 mm)
- Double-pointe disponible de 5 µm à 12,5 µm avec espacement de 12,5 à 100 µm

Références courantes

  • MW-SCA250-12.5-25 : Radius 12,5 µm, espacement entre les pointes 25 µm
  • MW-SCA250-5-12.5 : Radius 5 µm, espacement entre les pointes 12,5 µm
  • MW-SCA250-10-12.5 : Radius 10 µm, espacement entre les pointes 12,5 µm

DOCUMENTS

Spécifications techniques

Finesse (tip radius)

5, 10, 12.5 µm

Options

Résistance série-parallèle, strap de masse...

Courant de fuite

< 10 fA

Fréquence

> 150 MHz

Capacité

< 10 fF

Impédance

50 Ohm

Puissance max.

125 W

Tension maximum

250 V RMS

Température maximum

150 °C

Connecteur

2 x SSMC

Matériau pointe

Tungstène

Materiau de blindage

Cuivre plaqué or

Isolation

Téflon

Produits associés

Micropositionneur S725 avec tête pivotante

S725PMicropositionneur S725 avec tête pivotante

Ce micropositionneur permet de positionner des pointe à des plots et lignes de dimension > 20 µm.
La tête pivotante est conçue pour une plongée rapide en Z avant positionnement fin.
Micropositionneur haute précision SP100

SP100Micropositionneur haute précision SP100

Ce micropositionneur de haute précision avec ses molettes en ligne permet de poser des pointes de tests sur des plots ou sur des lignes avec une précision de l'ordre du micromètre.

- Descente de la pointe totalement verticale.
- Option tête pivotante (plongée rapide pour pré-positionnement Z puis mouvement fin) ou Standard avec molette Z.
- Les molettes de réglage en ligne avec vis micrométriques (100TPI) permettent une densité optimale sur le plateau.
Micropositionneur S725 avec tête à ressort

S725SMicropositionneur S725 avec tête à ressort

Ce modèle de micropositionneur permet d'accéder à des plots et des lignes de dimensions >20 µm.
La tête à ressort permet de limiter la pression de la pointe sur le plot (pour surface fragile ou applications en température).
