Référence

MWRF-750B(BT)

Désignation

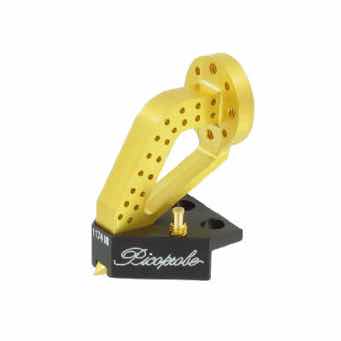

Sonde millimétrique de 500GHz à 750GHz

Description

Une gamme de sondes pour application millimétrique de 500 à 750GHz, en configuration GSG, GS ou SG.

- Ces sondes sont disponibles pour différents espacements (pitch) de 25µm à 35µm
- Recommandation pour une configuration GSG pour de meilleures performances
- Faible perte et faible dispersion, contact de faible résistance
- WR-1.5 waveguide, Bias T optionnel
- Disponibles en BeCu


DOCUMENTS

Spécifications techniques

Fréquence

500 à 750 GHz

Configuration

GSG, GS, SG

Pitch

25 à 35 µm

Matériau

BeCu

Guide d'onde

WR-1.5

Produits associés

Station de test sous pointes semi-automatique HF 8

WL250-LEStation de test sous pointes semi-automatique HF 8" avec chambre locale

Station de test sous pointes semi-automatique permettant la caractérisation électrique hautes fréquences d'un wafer complet jusqu'à 200 mm (8").

- Logiciel de mapping, auto-alignement, reconnaissance de pattern, autofocus...
- Application sur cartes à pointes possible
- Caractérisation en température entre -60°C et +300°C
- Mesures HF jusqu'à 110 GHz
- Système développé pour la validation design (R&D) et rendement de production
- Configurations : jusqu'à 4 ports HF (N, S, E, O) et 4 DC
- Chambre locale optionnelle pour blindage EMI et isolation lumineuse

RÉFÉRENCES COURANTES

WL250 : Version 200 mm
WL350 : Version 300 mm
WL250-LE : Version 200 mm avec chambre locale
WL350-LE : Version 300 mm avec chambre locale
Station de test sous pointes Millimétrique manuelle haute stabilité

WL170-THzStation de test sous pointes Millimétrique manuelle haute stabilité

Station spécialement conçue pour les applications ultra hautes fréquences, avec l'utilisation de têtes millimétriques (extenders).
Ce système permet de monter un micropositionneur avec un large plateau pouvant supporter les extenders des principaux fabricants (R&S, VDI...).


- Jusqu'à 1,1 Thz
- Chuck réhaussé
- Blocage en rotation
- Microscope à longue distance de travail
Micropositionneur pour multiplicateur de fréquence

SLAP90-EMicropositionneur pour multiplicateur de fréquence

Ce micropositionneur spécifique aux mesures sous pointe RF très haute fréquence à tête milimétrique permet d'accueillir les multiplicateurs de fréquences.

- Configuration Est, Ouest
- Vissé sur la platine de la station de test sous pointe pour une meilleure stabilité
- Réglage angulaire pour garantir le contact des têtes milimétriques (configurations GS, GSG, ...)
- S'adapte aux différents modèles de multiplicateur de fréquence (Rohde & Schwarz, Keysight, VDI ...)
