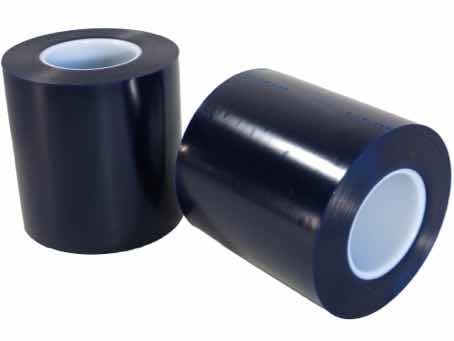

F04 Film adhésif standard épais

Référence

F04

Désignation

Film adhésif standard épais

APPLICATIONS

Découpe de wafers et autres matériaux

Produits similaires Demander plus d’information Demander un devis

Description

Microworld propose une série de films adhésifs standards pour des applications de découpes de wafer.

- Adhésion moyenne-forte
- Base PVC, étirable avec adhésif acrylique
- Sans silicone ajouté (absence de contaminants)
- Conditionnement : rouleau

Références courantes

F04-8.0 : Largeur 203 mm
F04-12.0 : Largeur 305 mm
F04-17.0 : Largeur 432 mm

DOCUMENTS

F dicing tape brochure (pdf)

Spécifications techniques

Longueur

100 m

Largeur

Selon références, de 25 à 450 mm

Couleur

Bleue

Matériau du film

PVC

Conditionnement

Rouleau

Force d'adhésion sur Si

160@30' 270@24hr g/25mm

Epaisseur

130 µm

Produits associés

UH114Equipement manuel de montage de wafer sur film / frame

Equipement manuel de montage de wafer sur film adhésif et sur frame sans bulles et de manière reproductible, pour wafer jusqu'à 300 mm.

- Tension du film uniforme
- Chuck contrôlé en température pour détendre le film
- Couteau de découpe circulaire pour découper le film sur le frame et couteau de séparation incorporés
- Fonctionne aussi avec films ayant une pellicule de protection (films UV notamment)
- Accepte tous les types de frames métalliques ou plastique
- Wafer maintenu par vide
- Plusieurs types de chuck selon épaisseur et fragilité du wafer (chuck standard à vide, chuck spécial wafer minces...)

UH115Equipement semi-automatique de montage de wafer sur film / frame

Equipement de montage de wafer sur film/frame avec assistance au déroulement du film et rouleau presseur automatique.

- Elimination des bulles user dépendant
- Contrôle de la température pour assouplissement du film avant lamination
- Couteaux de découpe incorporés, rotatif et linéaire
- Accepte film avec pellicule de protection (UV) et film standard
- Wafer maintenu par vide
- Plusieurs types de chuck selon épaisseur et fragilité du wafer (chuck standard à vide, chuck spécial wafer minces...)

FFCadre métallique de maintien durant découpe (wafer frame)

Cadre métallique (Wafer frame) pour wafer jusqu'à 300mm (12"), permettant de maintenir le wafer durant la découpe.

- Matériau acier inox électro-poli (alu optionnel)
- Plusieurs tailles et modèles selon équipements de découpe utilisés
- Frame plastique disponible également

LMKSLame de découpe à liant métal K&S

Disque diamanté à liant métallique pour découpe des matériaux fins semi-conducteurs, pour Silicium, AsGa, InP...et tous matériaux minces utilisés en production et R&D sur Semi-conducteurs

- Prêt à monter sur machine de découpe
- Disponible en plusieurs épaisseurs/exposition
- Granulométrie adaptée à l'application (meilleur compromis entre vitesse d'avance et écaillage)

LR2-3Disque diamanté à liant résine

Lames à liant résine d'épaisseurs 38 microns à 1 mm et plus

- Diamètres disponibles de 51mm (2") à 117mm (4.6")
- Se montent sur un flasque (livrable séparément)
- La granulométrie de 0.5 à plus de 100 microns permet de répondre à la quasi majorité des applications de découpe
- Plusieurs versions de dureté de liant disponible selon priorité qualité de découpe ou longévité
