US      Porte-pointe standard fixation pointe par vis

US : Porte-pointe standard fixation pointe par vis
US : Porte-pointe standard fixation pointe par vis

Référence

US

Désignation

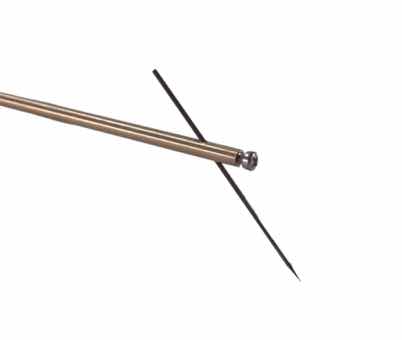

Porte-pointe standard fixation pointe par vis

Description

Ce porte-pointe permet de monter une pointe de test avec un angle de 45°.

Il est utile pour des mesures IV standard.
La fixation de la pointe se fait par vis pour un encombrement réduit.

Spécifications techniques

Courant de fuite

1 µA

Matériau

Laiton

Longueur

120 mm

Diamètre

2,2 mm

Maintien de la pointe

Par vis

Isolation

Non

Connecteur

Via micropositionneur

Température maximum

600 °C

Utilisation

Coupable et pliable

Produits associés

Pointe de test en cuivre avec fil tungstène

PTG4Pointe de test en cuivre avec fil tungstène

Pointe de test droite composée d'un corps en tungstène sur lequel est rapporté par soudure un fil  de diamètre plus fin, la tige flexible minimise les dommages sur le matériau de contact et supporte mieux les vibrations ambiantes.

- Longueur de la tige flexible 3 à 5 mm, diamètre 5 à 125 microns
- Finesse de bout de du fil tungstène de 0.1 à 5 microns
- Usage pour tests sur plots et/ou sur lignes internes
- Le corps rigide en tungstène peut être plié suivant différentes formes et/ou coupé pour dégager l'espace dans le cas d'objectif à très courte distance de travail
Micropositionneur S725 avec tête pivotante

S725PMicropositionneur S725 avec tête pivotante

Ce micropositionneur permet de positionner des pointe à des plots et lignes de dimension > 20 µm.
La tête pivotante est conçue pour une plongée rapide en Z avant positionnement fin.
Pointe de test en tungstène

PTG20Pointe de test en tungstène

Pointe de test droite avec finesse (tip radius) de 0,5 à 100 µm, le corps rigide en tungstène peut être plié et/ou coupé pour dégager l'espace au dessus dans le cas d'objectif à très courte distance de travail.

- Matériau tungstène, longueur totale 38 mm
- Usage pour tests sous pointes standard sur plots et/ou sur motifs
- Le corps peut être plaquée nickel pour soudure aisée, ajouter suffixe "N" au P/N
Micropositionneur de précision S926 avec tête pivotante

S926PMicropositionneur de précision S926 avec tête pivotante

Ce micropostionneur permet de poser des pointes de tests sur des plots ou sur des lignes avec une précision de l'ordre du micromètre.
Sa tête pivotante est idéale pour les stations de test sous pointe avec une descente rapide en Z et positionnement fin.
