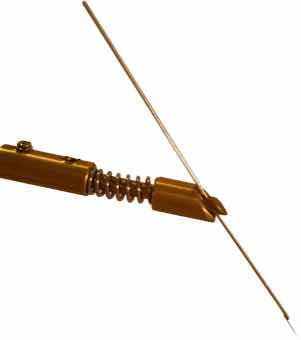

PTG4 Pointe de test en cuivre avec fil tungstène

Référence

PTG4

Désignation

Pointe de test en cuivre avec fil tungstène

APPLICATIONS

Mesures IV/CV & Analyse de défaillance

Produits similaires Demander plus d’information Demander un devis

Description

Pointe de test droite composée d'un corps en tungstène sur lequel est rapporté par soudure un fil de diamètre plus fin, la tige flexible minimise les dommages sur le matériau de contact et supporte mieux les vibrations ambiantes.

- Longueur de la tige flexible 3 à 5 mm, diamètre 5 à 125 microns
- Finesse de bout de du fil tungstène de 0.1 à 5 microns
- Usage pour tests sur plots et/ou sur lignes internes
- Le corps rigide en tungstène peut être plié suivant différentes formes et/ou coupé pour dégager l'espace dans le cas d'objectif à très courte distance de travail

Références courantes

PTG4-10 : Finesse (tip radius) 0,1 µm, diamètre du fil 10 µm, longueur du fil 3,3 mm
PTG4-22 : Finesse (tip radius) 1 µm, diamètre du fil 22 µm, longueur du fil 5,1 mm
PTG4-60 : Finesse (tip radius) 3 µm, diamètre du fil 60 µm, longueur du fil 5,1 mm
PTG4-125 : Finesse (tip radius) 5 µm, diamètre du fil 125 µm, longueur du fil 5,1 mm
