Référence

D3

Désignation

Boite noire avec chuck

Description

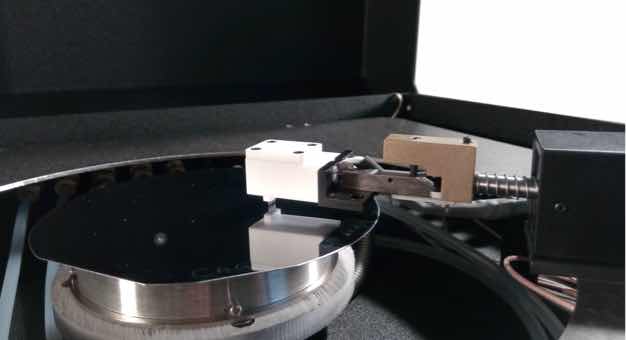

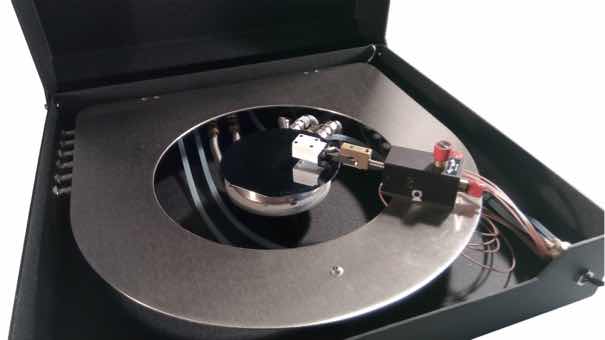

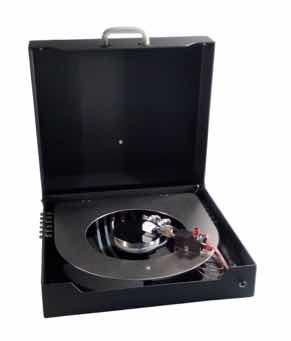

Spécialement conçue pour la mesure en température, cette boite noire type ''valise'' est munie d'un chuck (ambiant ou chauffant) ainsi que d'un plateau rond permettant de positionner plusieurs micropositionneurs magnétiques.

- Un microscope peut-être utilisé pour des motifs plus petits
- Une solution particulièrement économique pour une variété d'applications de test

DOCUMENTS

Spécifications techniques

Maintien de l'échantillon

Anneaux de vide, réglage par zones

Mouvement du chuck

Non

Déplacement Z du chuck

Non

Planéité

< 10 µm

Matériau du plateau

Acier pour micropositionneurs à vide ou magnétique

Température maximum

+600 °C

Options

Chuck ambiant, microscope, soufflage d'azote...

Connexion

6 connecteurs traversants (BNC ou Trx)

Ouverture

Sur le dessus type valise

Produits associés

Porte-pointe Coaxial isolation céramique

UxGBPorte-pointe Coaxial isolation céramique

Ce porte-pointe coaxial permet de monter une pointe de test avec un angle de 45°.

Il est utile pour des mesures IV faibles bruits grace à son isolation, et hautes températures jusqu'à 600°C.
Microscope stéréozoom

SMZ171Microscope stéréozoom

Microscope stéréozoom à grossissement modéré pour faciliter le positionnement des pointes de tests.

- Très grande distance de travail (WD = 110mm)
- Montage C pour caméra numérique (version trinoculaire)
- Large gamme d'objectifs et d'oculaires pour tout grossissement
- Eclairage à LED ou fibre optique disponible
Micropositionneur S725 haute température

S725HTMicropositionneur S725 haute température

Ce micropositionneur permet de poser des pointes de test sur des plots et lignes de dimension > 20 µm.
Modèle spécialement conçu pour les mesures en température, jusqu'à 600°C.
Contrôleur de température

S1080Contrôleur de température

Ce chuck thermique tri temp permet une caractérisation en température complète des dispositifs dans une plage de température comprise entre -60°C et +300°C.

- Contrôle de la température sur écran tactile ou en remote
- Rapidité de changement d'état (chaud / froid)
- Possibilité de chauffage par rampe (paliers de températures)
