MWPA-12C : Sonde active 12C MWPA-12C : Sonde active 12C

Référence

MWPA-12C

Désignation

Sonde active 12C

Description

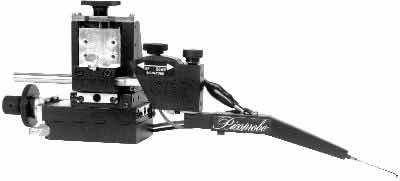

Sonde destinée au test sous pointes de noeuds internes sensibles nécessitant une faible capacité d'entrée

- Gamme de fréquence DC jusqu'à 500 MHz
- Bras actif spécifique au micropositionneur utilisé (à spécifier lors de la commande)
- Nécessite une alimentation pour fonctionner, valable pour une ou deux sondes, modèle MW-PS2
- La pointe (remplaçable) est équipée d'un MOS en entrée, divers modèles de finesse et de radius sont disponibles
- Une pointe de remplacement est fournie avec la sonde, voir également la série de pointes remplaçables MWPA-R12C
- Autres modèles disponibles : 7, 7A, 18C, 19C, 28, 29, 34A, 35

Références courantes

  • MWPA-12C : Corps uniquement - Pointe de remplacement incluse en ligne séparée

Spécifications techniques

Fréquence

DC à 500 MHz

Capacité d'entrée

0,1 pf

Résistance d'entrée

1 Mohm

Tension maximum

-10 à +20 V

Précision

0,5 %

Atténuation de signal

De 10:1 à 20:1

Précision de gain

+/-3 %

Temps de montée/descente

0,8 ns

Matériau pointe

Tungstène

Alimentation

PS2 (non incluse)

Produits associés

Micropositionneur RF & Microwave

SM40Micropositionneur RF & Microwave

Ce micropositionneur est spécifiquement conçu pour recevoir des pointes multicontact de configuration coplanaire, il dispose de déplacements de 25mm sur chaque axe et d'un système de prévention de mouvement intempestif de la pointe (cross roller bearing).

- Ultra-stable avec fixation par vis sur le plateau (option base magnétique).
- Molette de réglage de coplanarité pour les pointes multicontact (GS, GSG, GSGSG, ...).
- Disponible avec différentes orientations pour montage de la tête RF (Nord, Sud, Est, Ouest).
Micropositionneur S725 avec tête pivotante

S725PMicropositionneur S725 avec tête pivotante

Ce micropositionneur permet de positionner des pointe à des plots et lignes de dimension > 20 µm.
La tête pivotante est conçue pour une plongée rapide en Z avant positionnement fin.
Micropositionneur RF & Microwave

SM90Micropositionneur RF & Microwave

Ce micropositionneur est spécifiquement conçu pour recevoir des pointes multicontact de configuration coplanaire, il dispose de déplacements de 25mm sur chaque axe et d'un système de prévention de mouvement intempestif de la pointe (cross roller bearing).

- Ultra-stable avec fixation par vis sur le plateau (option base magnétique).
- Molette de réglage de co-planarité pour les pointes multixontact (GS, GSG, GSGSG, ...).
- Disponible avec différentes orientations pour montage de la tête RF (Nord, Sud, Est, Ouest).
Micropositionneur S725 avec tête à ressort

S725SMicropositionneur S725 avec tête à ressort

Ce modèle de micropositionneur permet d'accéder à des plots et des lignes de dimensions >20 µm.
La tête à ressort permet de limiter la pression de la pointe sur le plot (pour surface fragile ou applications en température).
Micropositionneur de précision S926 avec tête pivotante

S926PMicropositionneur de précision S926 avec tête pivotante

Ce micropostionneur permet de poser des pointes de tests sur des plots ou sur des lignes avec une précision de l'ordre du micromètre.
Sa tête pivotante est idéale pour les stations de test sous pointe avec une descente rapide en Z et positionnement fin.
Micropositionneur de précision S926 avec tête à ressort

S926SMicropositionneur de précision S926 avec tête à ressort

Ce micropostionneur permet de poser des pointes de tests sur des plots ou sur des lignes avec une précision de l'ordre du micromètre.
Sa tête à ressort est idéale pour les applications en température ou sur les surfaces fragiles.
Micropositionneur S725 haute température

S725HTMicropositionneur S725 haute température

Ce micropositionneur permet de poser des pointes de test sur des plots et lignes de dimension > 20 µm.
Modèle spécialement conçu pour les mesures en température, jusqu'à 600°C.
