TEST SOUS POINTESPointes et sondes de testsSondes actives

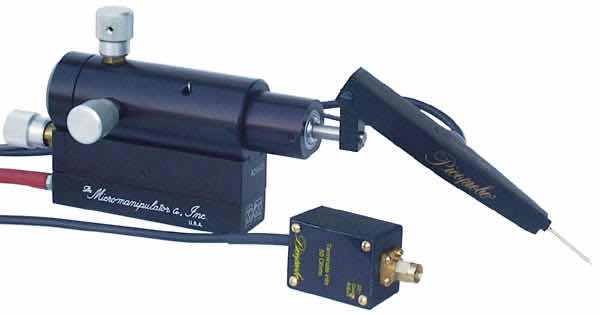

MWPA-34A Sonde active 34A

Référence

MWPA-34A

Désignation

Sonde active 34A

APPLICATIONS

Mesures IV/CV & Analyse de défaillance

Produits similaires Demander plus d’information Demander un devis

Description

Sonde destinée au test sous pointes de noeuds internes sensibles nécessitant une faible capacité d'entrée

- Gamme de fréquences DC jusqu'à 3 GHz
- Bras actif spécifique au micropositionneur utilisé (modèle à spécifier lors de la commande)
- Nécessite une alimentation pour fonctionner, valable pour une ou deux sondes, modèle MW-PS2
- La pointe fournie (remplaçable) est équipée d'un MOS en entrée, divers modèles de finesse et de radius sont disponibles
- Voir la série de pointes remplaçables MWPA-R34A
- Autres modèles disponibles : 7, 7A, 12C, 18C, 19C, 28, 29, 35

Références courantes

MWPA-34A : Corps uniquement - Pointe de remplacement incluse en ligne séparée
MWPA-34A-422 : Diamètre de pointe 22µm, radius <1µm
MWPA-34A-460 : Diamètre de pointe 60µm, radius <3µm
MWPA-34A-4125 : Diamètre de pointe 125µm, radius <5µm

DOCUMENTS

MWPA-34A brochure (pdf)

Spécifications techniques

Fréquence

DC à 3 GHz

Capacité d'entrée

0,1 pf

Résistance d'entrée

10 Mohm

Tension maximum

-7 à +10 V

Précision

0,5 %

Atténuation de signal

20:1

Précision de gain

+/-3 %

Temps de montée/descente

120 ps

Matériau pointe

Tungstène

Alimentation

PS2 (non incluse)
